Объяснение для начинающих
Если совсем просто
Это небольшая деталь над тканью, а не ножная педаль. Когда лапка опущена, ткань проходит под ней: лапка удерживает её сверху, а зубчатая рейка снизу помогает передвигать ткань через место прокола иглы. Так материал остаётся в контакте с подачей во время шитья.
Где находится лапка и что видно снаружи
Лапку ищут в рабочей зоне машины, непосредственно над материалом рядом с иглой. Её нижняя часть — подошва — соприкасается с тканью. Под тканью находится игольная пластина: поверхность с отверстием для иглы и прорезями для зубчатой рейки. Лапка может подниматься, чтобы поместить или убрать материал.[2][1]
Лапка — не вся машина и не педаль, которой запускают шитьё. Это часть узла прижима. В одном из вариантов пружина нажимает на стержень лапки, а рычаг поднимает её. У других машин устройство крепления и подъёма может отличаться.[2]
Как она работает вместе с рейкой и иглой
На распространённой машине с нижней реечной подачей ткань лежит между лапкой сверху и зубчатой рейкой снизу. Рейка — небольшой механизм с зубцами, который периодически захватывает и перемещает материал. Лапка прижимает материал к этой зоне, чтобы рейка могла вести его во время шитья. Сама лапка в таком примере не является двигателем ткани.[2]
Игла выполняет другую работу: прокалывает материал и проводит нить. Лапка не делает прокол и не образует стежок сама по себе; она помогает удерживать материал в нужном положении для совместной работы органов машины.[2]
Почему лапку поднимают и меняют
Чтобы положить ткань под иглу или извлечь её, лапку поднимают. При обычном шитье её опускают на материал. Механизм подъёма и сила прижима зависят от конструкции машины; в одном из вариантов усилие создаёт пружина.[2][1]
Форма подошвы тоже не всегда одинакова: музейное описание различает обычную и шарнирную конструкцию, которая может проходить утолщения материала. Это различие относится к устройству лапки, а не превращает её в иглу или нижнюю рейку.[2]
Не путать с другими прижимами
При измерении толщины текстиля образец помещают между опорной и прижимной площадками прибора. Такая прижимная площадка не участвует в шитье и не является лапкой швейной машины. Прижим материала в раскройной машине также относится к другой операции — резанию, а не образованию строчки.[3][2]
Неожиданная идея XIX века
В американском патенте Джона Моулсона 1861 года описана прозрачная прижимная лапка: в металлическую рамку помещали прозрачную подошву с отверстием для иглы. Замысел состоял в том, чтобы видеть ткань и строчку прямо под лапкой; вариант выпуклой подошвы работал как увеличительное стекло. Это было усовершенствование уже известной детали.[4]
Разбираем на ситуации
Два слоя ткани под лапкой

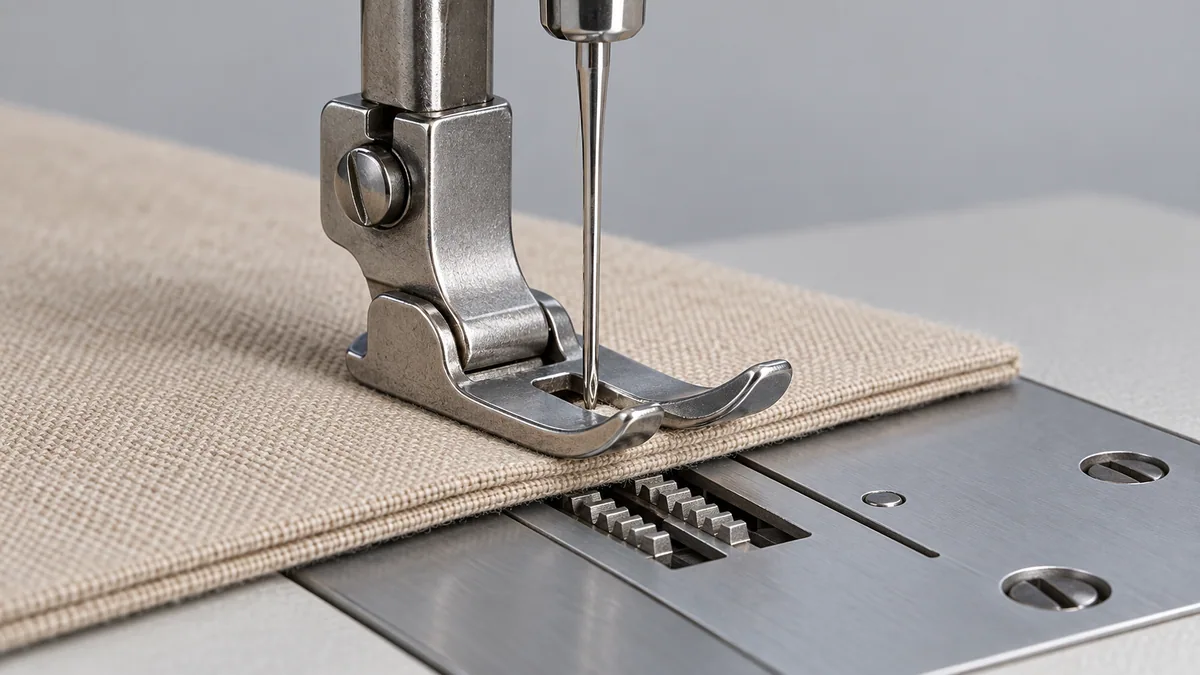

Условный учебный пример: нужно соединить два слоя ткани прямой строчкой на промышленной швейной машине с нижней зубчатой рейкой. Слои кладут под поднятую лапку, затем опускают её. Во время шитья лапка прижимает сложенный материал сверху, рейка продвигает его снизу, а игла прокалывает ткань и проводит нить. Так легко увидеть, что три детали выполняют разные задачи.[2][1]
Если поднять лапку, ткань уже не удерживается ею так же, как при опущенной лапке. Разница между этими положениями помогает понять, зачем лапка нужна при шитье.[2][1]
С чем не следует путать
| Похожее понятие | В чём различие |
|---|---|
| Зубчатая рейка | На машине с нижней реечной подачей находится под тканью и перемещает её; лапка прижимает ткань сверху. |
| Игла швейной машины | Прокалывает материал и проводит нить; лапка не прокалывает ткань. |
| Ножная педаль | Орган управления запуском и скоростью машины, а не маленькая деталь над тканью возле иглы. |
| Прижимная площадка толщиномера | Прижимает образец при измерении толщины материала; не является частью швейной машины. |
Короткий конспект
Что запомнить
- Прижимная лапка находится у иглы и удерживает материал сверху.
- В машине с нижней рейкой рейка подаёт материал, лапка обеспечивает прижим, игла прокалывает его.
- Ножная педаль и прижимная площадка толщиномера — другие предметы.
