Объяснение для начинающих
Если совсем просто
Игла не должна попадать снова в то же место. После одного прокола машине нужно передвинуть материал, чтобы следующий стежок появился дальше по шву. Для этого служит целый механизм подачи: в описанных машинах он поднимает зубчатую рейку под тканью, двигает её вперёд, затем опускает и возвращает. Рейка — только видимая рабочая часть этого механизма.
Что именно перемещает механизм

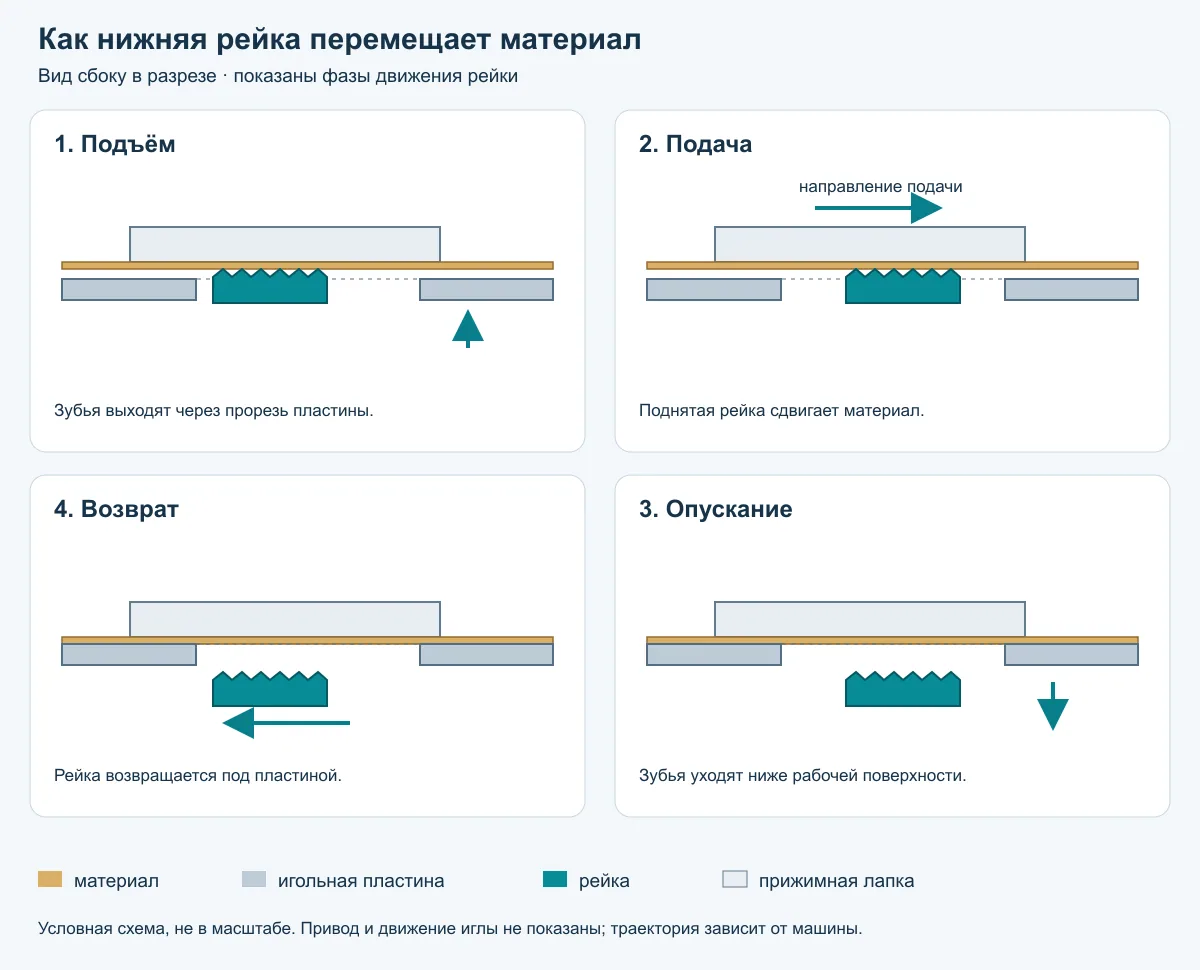

Материал лежит на игольной пластине — металлической опоре под иглой. В машине с нижней реечной подачей снизу через прорези пластины появляется зубчатая рейка, а сверху материал удерживает прижимная лапка. Когда рейка перемещает материал, положение будущего прокола меняется. Весь узел, который создаёт и согласует это движение, называют механизмом перемещения материала; сама рейка — лишь его рабочая деталь.[1][2]
Это описание относится к машинам с реечной подачей, в частности к изученным 22-А и 1022-М. Оно не означает, что в любой швейной машине материал перемещает только нижняя рейка: устройство подачи зависит от типа машины.[1][2]
Как получается один шаг подачи
На машине 22-А движение главного вала передаётся двум частям механизма: одна поднимает и опускает рейку, другая сдвигает её вдоль шва. В совместной работе рейка появляется над пластиной, продвигает материал, опускается и возвращается под пластиной. Прижимная лапка удерживает материал в зоне шитья. Следующий прокол иглы приходится на уже передвинутый участок.[1]
Изменение продольного хода рейки в этой машине связано с длиной стежка, а обратный ход позволяет подать материал в противоположную сторону. Это свойства конкретно описанной конструкции; порядок настройки и допустимые значения узнают по документации своей машины.[1]
Рейка, лапка и весь механизм — разные вещи
Зубчатая рейка непосредственно касается материала снизу и перемещается. Прижимная лапка действует сверху, помогая удерживать материал в зоне подачи. Механизм перемещения включает не только эти видимые детали, но и части, которые передают им нужные движения и задают шаг подачи. В пособии для машины 1022-М такой реечный «двигатель ткани» прямо описан как совокупность узлов подъёма и продвижения рейки, регулировки длины стежка и обратного хода, а также лапки.[2]
Промышленная швейная машина в целом решает больше задач: игла проводит нить через материал, другие рабочие органы помогают образовать стежок, а механизм перемещения отвечает за переход к следующему месту прокола. Это функциональное различие полезнее, чем называть все эти части просто «мотором машины».[1]
Документированный исторический пример
В патенте Джеймса Болтона, опубликованном в США в 1892 году, описан механизм подачи швейной машины, у которого подающий орган поднимался, двигал материал, опускался и возвращался. Конструкция позволяла менять величину подачи и переключать её направление. Это показывает, что уже в конце XIX века инженеры рассматривали движение ткани как отдельную механическую задачу; патент не устанавливает, кто создал такой механизм первым.[3]
Разбираем на ситуации
Пример: прямая строчка на машине с нижней реечной подачей
Под лапкой лежат два слоя ткани. Игла делает прокол и выходит из материала. Рейка поднимается через прорези пластины и сдвигает слои на один шаг вдоль будущего шва; затем уходит вниз и возвращается. Игла делает следующий прокол уже на новом участке. Рейка касается ткани, но нужный порядок её движений обеспечивает весь механизм перемещения.[1][2]
С чем не следует путать
| Похожее понятие | В чём различие |
|---|---|
| Зубчатая рейка | Подвижная деталь с зубцами, которая непосредственно подаёт материал в реечной системе; не весь привод и не вся система регулирования подачи. |
| Прижимная лапка | Удерживает материал сверху в зоне шитья; в описанных машинах работает совместно с подачей, но не заменяет весь механизм. |
| Промышленная швейная машина | Вся машина с иглой, средствами образования стежка, механизмом подачи и другими узлами; механизм перемещения решает только задачу подачи материала. |
Короткий конспект
Что запомнить
- Механизм перемещения делает возможным следующий прокол иглы на новом участке материала.
- На машинах с нижней реечной подачей рейка — рабочая часть, а не весь механизм.
- Способ подачи зависит от конструкции машины; описание реечного механизма нельзя переносить на все модели.
