Объяснение для начинающих
Если совсем просто
Это небольшая металлическая деталь, которую закрепляют в машине и которая движется при шитье. В привычной машине с прямой иглой нить продевают в ушко возле острия: игла проходит через ткань и проводит нить, а другие части машины помогают закрепить её в стежке. Не всякая машинная игла устроена именно так — существуют иглы без ушка и с крючком.
Из чего состоит знакомая прямая игла
Возьмём распространённую прямую иглу с ушком. Её верхняя утолщённая часть — колба: за неё иглу закрепляют в игловодителе, то есть в движущемся держателе машины. Ниже расположен тонкий стержень, который в учебных пособиях также называют лезвием. На конце находится остриё, прокалывающее материал.[1][2]

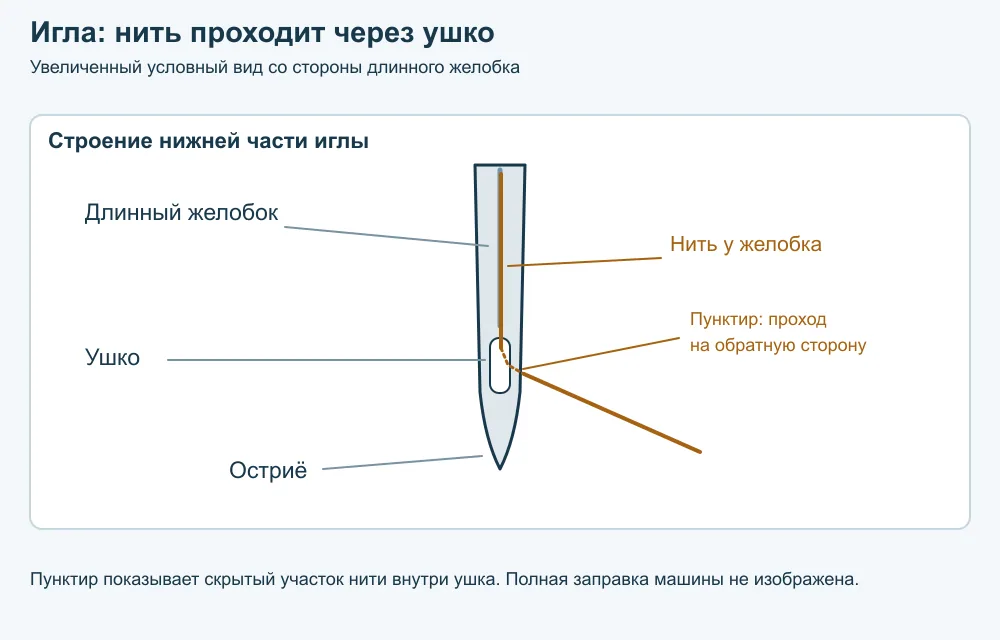

Рядом с остриём у такой иглы есть ушко для нити. Вдоль стержня проходит желобок — продольное углубление, в котором нить частично укрывается при проходе через материал. Это описание именно иглы с ушком: ГОСТ 22249-82 отдельно перечисляет также иглы без ушка, иглы с крючком и радиусные иглы.[1][2]
Как игла помогает образовать стежок
На примере машины челночного стежка: игла проводит свою нить сквозь ткань. При обратном движении возле иглы появляется небольшая петля из этой нити. Челнок с другой нитью взаимодействует с петлёй, и нити переплетаются. Получается один стежок; последовательность стежков образует строчку. Игла здесь важна, но не создаёт готовую строчку в одиночку.[5][2]
У машин цепного стежка и специальных машин другая организация взаимодействия рабочих органов. Поэтому описанный пример с челноком нельзя превращать в правило для всех швейных машин и всех типов игл.[1][2]
Почему иглы бывают разными
Игла должна подходить машине и материалу. ГОСТ 22249-82 разделяет иглы на типы, модели и номера по форме и основным размерам. Например, в стандарте есть прямые иглы с ушком и иглы без ушка: назвать ушко обязательной частью любой машинной иглы было бы ошибкой. Форма острия тоже различается. Подбор выполняют по требованиям конкретной машины и обрабатываемого материала, а не по одному внешнему сходству. Неподходящая игла может участвовать в прорубке трикотажного полотна, но эта статья не заменяет инструкцию изготовителя конкретной машины и игольной системы.[1][2]
Как менялась форма машинной иглы
Исторические патенты показывают, насколько разными могли быть решения. В патенте Джона Гриноу 1842 года описана игла с двумя остриями и ушком примерно посередине. В патенте Элиаса Хоу 1846 года для другой машины показана изогнутая игла с ушком около острия: она проводила нить через материал, после чего с петлёй взаимодействовал челнок. Это два датированных примера конструкции, а не доказательство того, когда машинная игла возникла впервые.[4][5]
Разбираем на ситуации
Что делает игла при выполнении простой строчки
Условный учебный пример: нужно соединить две детали на машине челночного стежка. В машину установлена подходящая прямая игла с ушком и заправлена игольная нить. Игла прокалывает сложенные детали и проводит нить через них; затем челнок помогает переплести её с другой нитью. Повторение этого цикла даёт ряд стежков — строчку. Если вынуть иглу, материал не будет прокалываться и игольная нить не попадёт в нужное место; если убрать челнок из описанного типа машины, одного движения иглы также недостаточно для такого стежка.[5][2]
С чем не следует путать
| Похожее понятие | В чём различие |
|---|---|
| Ручная швейная игла | Её ведёт рукой человек; машинная игла закрепляется в механизме машины и работает вместе с другими её частями. Для ручных игл существует отдельный ГОСТ 8030-80. |
| Игловодитель | Движущаяся часть машины, удерживающая иглу. Это не сама сменная игла. |
| Стежок | Результат одного законченного элемента шитья; игла — инструмент, участвующий в его образовании. |
| Строчка | Ряд последовательно выполненных стежков; игла не является ни этим рядом, ни отдельным стежком. |
Короткий конспект
Что запомнить
- Машинная игла — инструмент, а стежок и строчка — результаты шитья.
- Колба, стержень, остриё, ушко и желобок объясняют устройство распространённой иглы с ушком, но не всех типов игл.
- Игла участвует в работе вместе с другими органами машины; устройство стежка зависит от типа машины.
Источники и литература
- ГОСТ 22249-82. Иглы к швейным машинам. Типы и основные размерыРосстандарт · Стандарт
- Зулумханова В. Н. Основы обслуживания и эксплуатации оборудования швейного производства и кеттельных машин. Учебное пособиеДагестанский государственный университет народного хозяйства, 2021 · Университетское руководство
- ГОСТ 8030-80. Иглы для шитья вручную. Технические условияРосстандарт · Стандарт
- US2466A. Machine for sewing or stitching all kinds of straight seamsJ. J. Greenough; Патентное ведомство США, 1842 · Патентный первоисточник
- US4750A. Improvement in sewing-machinesElias Howe Jr.; Патентное ведомство США, 1846 · Патентный первоисточник
