Последовательность раскроя деталей

Что именно ставят в очередь

Самый простой случай — несколько независимых деталей в раскладке. Каждая деталь получает номер посещения: первая, вторая, третья. Wang и Du обозначают такую последовательность как упорядоченный набор деталей; при этом рабочий обход каждого замкнутого контура сохраняется, а переходы между деталями зависят от выбранного порядка.^[2]

Но словом «последовательность» могут называть разные уровни. У одной детали бывают внешний и внутренние контуры; кроме резания в задании могут быть сверление или маркировка. В работе Fayzrakhmanov, Murzakaev и Poliakov порядок обработки контуров отделён от направления обхода, точек входа и выхода. Поэтому запись «2 → 1 → 3» понятна только вместе с пояснением, что пронумеровано: детали, контуры или операции.^[4]

• Детали: в каком порядке посетить независимые элементы раскладки.
• Контуры: какой внешний или внутренний замкнутый объект обработать раньше.
• Операции: когда выполнить рез, сверление, маркировку или другое назначенное действие.
• Задания: это уже производственная очередь нескольких работ, а не последовательность внутри одной раскладки.

Кто и когда задаёт порядок

Порядок формируют после того, как известны размещённые контуры и назначенные им операции, но до физического выполнения на материале. Его может рассчитать программа подготовки управляющего задания — CAM-модуль — или программа самой машины. В некоторых системах оператор может менять или подтверждать последовательность. Как именно это сделано, зависит от конкретного программного комплекса.^[2][6]

Публичная страница Eastman cutPRO показывает ограниченный пример одной системы: cut sequence, start points и direction там перечислены как отдельные настройки. Это полезно для разграничения понятий, но не доказывает, что в каждой программе есть те же органы управления или тот же алгоритм.^[6]

Почему порядок имеет значение

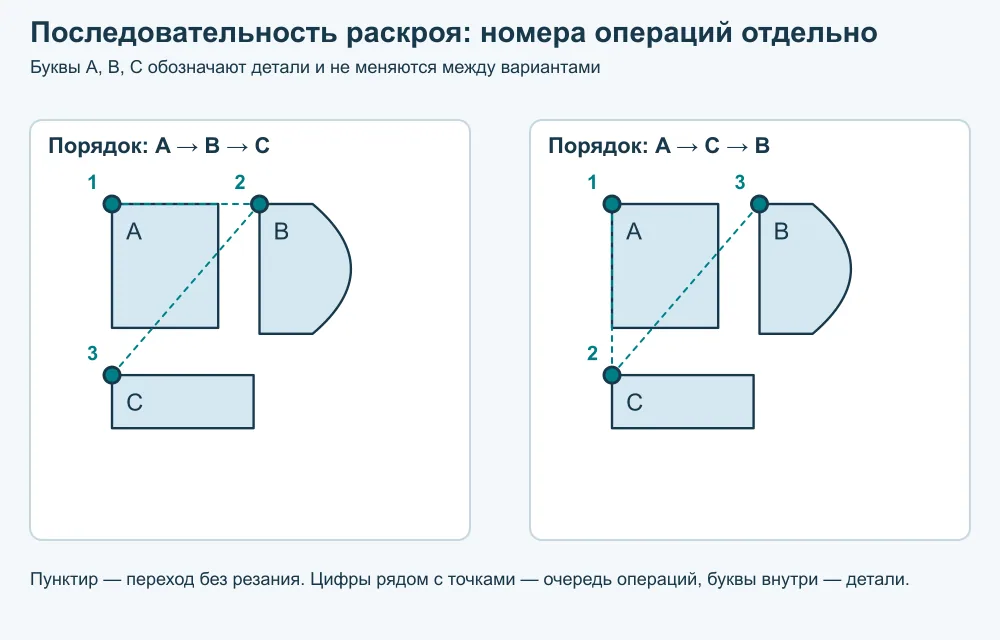

Если переставить детали в очереди, рабочие контуры могут остаться прежними, а пунктирные переходы между ними изменятся. Поэтому один и тот же набор деталей допускает несколько последовательностей с разной суммарной длиной холостого пути. Именно этот выбор исследуют работы по оптимизации маршрута раскройной головки.^[2][3]

Порядок может быть связан не только с переходами, но и с устойчивостью материала. В профильной монографии по промышленному раскрою для описанного многослойного случая меньшие детали рекомендуют обрабатывать раньше больших, чтобы сохранять действие вакуумной фиксации. Это не универсальное правило «маленькое всегда первым»: материал, настил, инструмент и способ удержания должны совпадать с областью рекомендации.^[5]

Последовательность также должна быть совместима с назначенными операциями и технологическими ограничениями. Научная работа по формированию пути ЧПУ рассматривает порядок контуров вместе с направлениями, входами, выходами и типами переходов, но не сводит их к одному параметру.^[4]

Деталь, контур и операция — не одно и то же

Деталь — будущий элемент изделия. Контур — замкнутая геометрическая граница этой детали или отверстия в ней. Операция — действие, которое машина должна выполнить над геометрическим объектом. Одна деталь может поэтому занять несколько позиций в более подробном плане: сначала внутренний объект, затем внешний контур, либо рез и маркировка разными инструментами. Такой порядок нельзя восстановить только по списку названий деталей.^[4]

Фраза «внутреннее раньше внешнего» встречается в разных технологиях, но без прямого источника для конкретного материала и машины её нельзя объявлять общим правилом автоматического раскроя. В этой статье внутренние и внешние контуры показаны как возможные объекты очереди, а не как универсально установленная приоритетность.

Как последовательность связана с траекторией

Траектория инструмента — весь рассчитанный путь контрольной точки: рабочие обходы и переходы. Последовательность — только порядок, в котором эти рабочие объекты посещаются. Если поменять порядок, получится другой полный маршрут, хотя отдельные контуры и их форма могут остаться прежними.^[2]

Оптимизация пути — задача выбора или улучшения последовательности, точек входа и других параметров по заданному критерию и ограничениям. Последовательность является одним из результатов такой задачи, но сама по себе не означает «оптимальная»: ручной список и автоматически рассчитанный порядок одинаково остаются последовательностями.^[2][3]

Как прочитать порядок на экране или в задании

Сначала найдите, что обозначают номера или стрелки: детали целиком, отдельные линии либо операции. Затем проверьте начало и конец списка, назначенный инструмент, точки входа и легенду переходов. Если программа показывает только соединяющую линию, это может быть уже полный маршрут, а не один список очередности.

После этого проверьте технологические ограничения конкретной системы: допустимо ли менять порядок вручную, сохраняются ли операции, не смешаны ли разные инструменты и что произойдёт с уже отделённой частью материала. Ответ берут из документации и технологической карты используемого оборудования, а не из универсальной схемы статьи.

Терминология

ГОСТ Р 55306-2012 разделяет раскладку, раскрой и крой, но не устанавливает отдельный термин для порядка, в котором автоматическая машина обрабатывает детали и контуры.^[1]

Английские cutting sequence и cutting order употребляются и для деталей, и для контуров, и для операций. В швейной раскладке удобно говорить о последовательности раскроя деталей; для линий внутри одной детали точнее выражение «порядок обработки контуров».
