Объяснение для начинающих
Если совсем просто
У раскройной машины есть рабочая зона ограниченной длины, но рулон материала или раскладка могут быть длиннее. Тогда машина не обязана уместить всё за один раз: она обрабатывает доступный участок, продвигает материал и продолжает то же задание на следующем участке. Готовая часть одновременно выходит к месту съёма. Поэтому слово «непрерывный» обычно описывает связанный поток без полной ручной перезагрузки после каждого участка. Оно не означает автоматически, что конвейер всё время движется под ножом.
Что именно продолжается
Продолжается не один бесконечный рез и не обязательно движение ленты. Продолжается выполнение одного протяжённого задания: материал поочерёдно занимает рабочую зону, машина выполняет назначенные контуры, после чего обработанная часть уходит дальше, а следующая занимает её место. Учебная книга по автоматизации швейного производства связывает continuous cutting process именно с подвижной поверхностью конвейерного стола.[2]
Это позволяет обрабатывать раскладку или отдельную длинную деталь, которая не помещается в рабочую зону целиком. Патент US5042339 описывает машину, у которой материал длиннее зоны резания подают последовательными отрезками; линия детали может продолжаться после такого перемещения.[3]
Что происходит до, во время и после зоны резания
До рабочей зоны материал разматывают или подают с предыдущего участка линии. Подающее устройство должно привести очередную часть материала к нужному положению; оно может быть отдельным узлом и не является самой режущей головкой.[5][2]

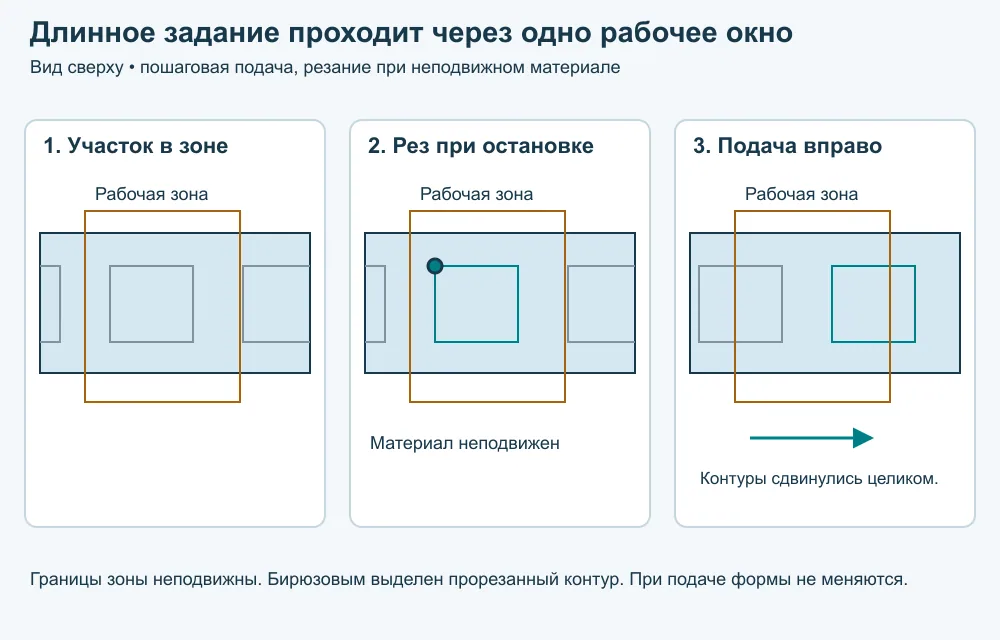

В рабочей зоне материал удерживают, а головка выполняет контуры и другие назначенные операции доступного участка. В показанном на схеме пошаговом варианте материал на это время остановлен. Затем инструмент выходит из материала, конвейер переводит следующий участок в зону, а система продолжает задание с учётом нового положения.[3]
После зоны резания готовые детали и окружающий остаток выходят к месту съёма. Их можно снимать, пока следующий участок уже готовится или обрабатывается, если это допускает устройство конкретной линии. Так загрузка, резание и выгрузка связываются в повторяющийся поток.[2]
Как одно длинное задание делится на участки
Рабочая зона — часть поверхности, до которой режущая головка достаёт в текущем положении материала. Если задание длиннее, система рассматривает его по участкам, иногда называемым секциями или окнами. Граница участка является границей текущего положения материала, а не новой деталью и не концом всего задания.[3]
Если контур пересекает такую границу, машине нужен подтверждённый способ продолжить его после подачи. В патенте US5042339 инструмент возвращается немного назад по уже прорезанной линии и повторно проходит короткий участок, чтобы соединение не осталось недорезанным после возможного смещения материала. Это один документированный способ, а не универсальная настройка перекрытия для всех машин.[3]
Пошаговая подача и резание во время движения
При индексирующей, то есть пошаговой, подаче цикл выглядит так: резание при неподвижном материале → остановка инструмента → перемещение конвейера на следующий участок → новое резание. Такой цикл всё равно может называться непрерывным производственным потоком, потому что длинное задание продолжается без полной ручной выгрузки и загрузки между участками.[3]
Другой вариант — компенсировать движение материала и резать, пока конвейер движется. Патент US6349241 описывает именно такую систему с непрерывно движущейся поверхностью и переменной скоростью. Eastman C135 и Lectra VectorFashion iX2 также заявляют эту возможность для конкретных систем. Из этих примеров нельзя делать вывод, что любой конвейерный раскройщик режет на ходу.[4][5][6]
Что должно быть согласовано
Программа управления должна знать положение материала относительно рабочей зоны и понимать, какая часть задания уже выполнена. При пошаговой подаче она связывает окончание одного участка с началом следующего; при резании на ходу дополнительно учитывает перемещение материала.[3][4]
Способ удержания, величина перемещения, допустимая стыковка участков и точность совмещения зависят от машины, материала и задания. Статья не задаёт универсальную длину шага, перекрытие или скорость: такие параметры проверяют по документации конкретной системы.[3][5]
Терминология
ГОСТ Р 55306-2012 не выделяет «непрерывный раскрой» как самостоятельный стандартизованный термин. В русскоязычной технической литературе слово «непрерывный» встречается как название режима конкретной установки. В этой статье термин обозначает связанное выполнение длинного задания на конвейерном комплексе.[1][7]
Английское continuous cutting у производителей может означать непрерывную подачу рулона, обработку длинного задания, резание во время движения или просто работу линии без частой ручной перезагрузки. Значение выясняют по описанию цикла, а не по одному рекламному слову.[5][6]
По датированным источникам
Документированный способ продолжения реза между участками
Патент US5042339 был подан 21 августа 1990 года и опубликован 27 августа 1991 года. В нём показано автоматическое резание материала, который длиннее рабочей зоны: после первого участка материал продвигают, а линию продолжают в следующем положении с контролируемым повторным проходом.
Это ранний найденный подробный документ о продолжении одного контура через последовательные участки. Он не доказывает изобретение непрерывного раскроя вообще и не устанавливает происхождение современного русского названия.
Источники исторической справки
- US5042339. Method and apparatus for cutting successive segments of sheet material with cut continuationH. Joseph Gerber; публикация 27 августа 1991 года · Патентный первоисточник
Что легко упустить
Интересные факты
- Одна деталь может пересекать границу двух положений материала; граница рабочего окна не обязана совпадать с границей детали.
- Непрерывный поток совместим и с остановками конвейера, и — в специально рассчитанных системах — с резанием во время движения.
- Длинное задание и очередь многих заданий — разные вещи: первое продолжается через несколько участков, второе меняет работы.
Разбираем на ситуации
Длинная деталь проходит через две рабочие зоны
Условный учебный пример: одна длинная деталь не помещается в рабочую зону целиком. Сначала машина фиксирует материал и вырезает видимую часть контура. Линия заканчивается у границы текущего участка, но задание на этом не заканчивается.[3]
Затем инструмент выходит из материала, конвейер сдвигает полотно, готовая часть направляется к съёму, а продолжение детали входит в рабочую зону. В патентном варианте инструмент начинает немного позади прежней точки и повторяет короткий уже прорезанный отрезок, после чего продолжает новый участок.[3]
Результат — одна деталь, вырезанная из одного длинного задания за два положения материала. Длина сдвига и повторного прохода здесь намеренно не указана: это параметры конкретной машины и технологии, а не универсальные числа.
С чем не следует путать
| Похожее понятие | В чём различие |
|---|---|
| Конвейерный раскройный стол | Подвижная опорная часть машины. Он создаёт возможность подачи и вывода материала, но сам по себе не описывает логику длинного задания. |
| Щетинная несущая поверхность | Один из вариантов опоры, через которую может действовать вакуум и в которую входит нож. Она бывает частью конвейера, но не является режимом раскроя. |
| Автоматическая подача материала | Перемещение рулона, листа или настила к зоне резания. Подача — один шаг потока; она не доказывает, что задание продолжается через несколько участков. |
| Индексирующее перемещение | Пошаговый сдвиг на новое положение. Это один способ организовать непрерывный поток, обычно с остановкой материала на время резания. |
| Раскрой по секциям | Деление длинного задания на участки рабочей зоны. Оно описывает структуру выполнения; непрерывный поток дополнительно связывает подачу, обработку и выгрузку. |
| Одно длинное раскройное задание | Единый набор данных, который может выполняться в нескольких положениях материала. Это не очередь разных заказов. |
| Очередь раскройных заданий | Порядок запуска отдельных работ. Между ними могут меняться материал и настройки, даже если каждая работа короткая. |
| Пакетный цикл на статическом столе | Материал загружают, режут и полностью снимают с неподвижного поля, затем начинают новый цикл. Автоматическая головка не делает стол конвейерным. |
| Раскрой во время движения | Специальный режим, в котором управление компенсирует перемещение материала. Он является возможным вариантом непрерывного раскроя, но не его обязательным признаком. |
Короткий конспект
Что запомнить
- Непрерывность относится прежде всего к связанному потоку одного длинного задания через ограниченную рабочую зону.
- В пошаговом режиме материал останавливается для резания, затем конвейер переводит следующий участок в рабочую зону.
- Резание во время движения — отдельная возможность конкретной машины и системы управления, а не смысл слова «конвейерный».
- Конвейерный стол — узел оборудования; непрерывный раскрой — организованный режим работы материала и задания.
Источники и литература
- ГОСТ Р 55306-2012. Технология швейного производства. Термины и определенияРосстандарт · Стандарт
- Automation in Garment Manufacturing. Chapter 6: Automation in spreading and cuttingR. Nayak, R. Padhye (eds.); Woodhead Publishing / Elsevier, 2017 · Учебный источник
- US5042339. Method and apparatus for cutting successive segments of sheet material with cut continuationH. Joseph Gerber; Gerber Garment Technology, заявка 21 августа 1990 года, публикация 27 августа 1991 года · Патентный первоисточник
- US6349241B1. Method and apparatus for automatically laying, cutting and removing material on and from a continuously moving conveyorG. M. Giannini, A. M. Vigano; публикация 19 февраля 2002 года · Патентный первоисточник
- C135 Conveyor SystemEastman Machine Company · Описание производителя
- Automation, efficiency, flexibility and quality with VectorFashion iX2Lectra, customer story Raffaele Caruso S.p.A., 2024 · Материал производителя
- Проектирование производственного процесса изготовления обувиА. В. Макаренко, В. П. Коновал, Е. К. Тихонова; Витебск, УО «ВГТУ», 2011 · Учебный источник
