Объяснение для начинающих
Если совсем просто
У обычного неподвижного стола материал кладут на одно и то же рабочее поле и затем снимают с него. У конвейерного раскройного стола сама опорная поверхность может продвигаться: она подаёт следующий участок материала под режущую головку, в рабочей зоне система фиксирует материал для резания, а затем поверхность перемещает крой к месту съёма. Стол отвечает за опору и перемещение материала, но режущая головка, управление и другие узлы относятся уже ко всему раскройному комплексу.
Что именно называют конвейерным столом
Это рабочая опорная часть автоматической раскройной системы. Её верхняя поверхность поддерживает полотно, лист или настил в зоне обработки и способна перемещаться относительно рамы стола. В русской технической литературе используется выражение «автоматический конвейерный раскройный стол», а в английской — conveyorized cutting table. ГОСТ Р 55306-2012 не выделяет этот вид стола отдельным термином.[1][2][5]
Слово «стол» здесь не означает только неподвижную столешницу. Это рама с рабочей поверхностью и механизмом её перемещения; в конкретной системе к ней могут относиться привод, ролики или цепи, зоны вакуумного удержания и элементы безопасности. Точный состав зависит от конструкции.[3][5]
Путь материала до, во время и после резания
До резания полотно, лист или настил поступает на входную сторону и перемещается вместе с поверхностью до рабочей зоны. Источником материала может быть ручная укладка, настилочный участок, рулонный податчик или податчик листов; эти устройства не являются обязательной частью самого стола.[3][4][5]
В рабочей зоне материал устанавливают в нужное положение и удерживают от смещения. В прочитанных примерах применяется вакуум, но способ фиксации и устройство поверхности зависят от конкретной системы. Затем головка ведёт инструмент по заданным контурам.[2][3][5]

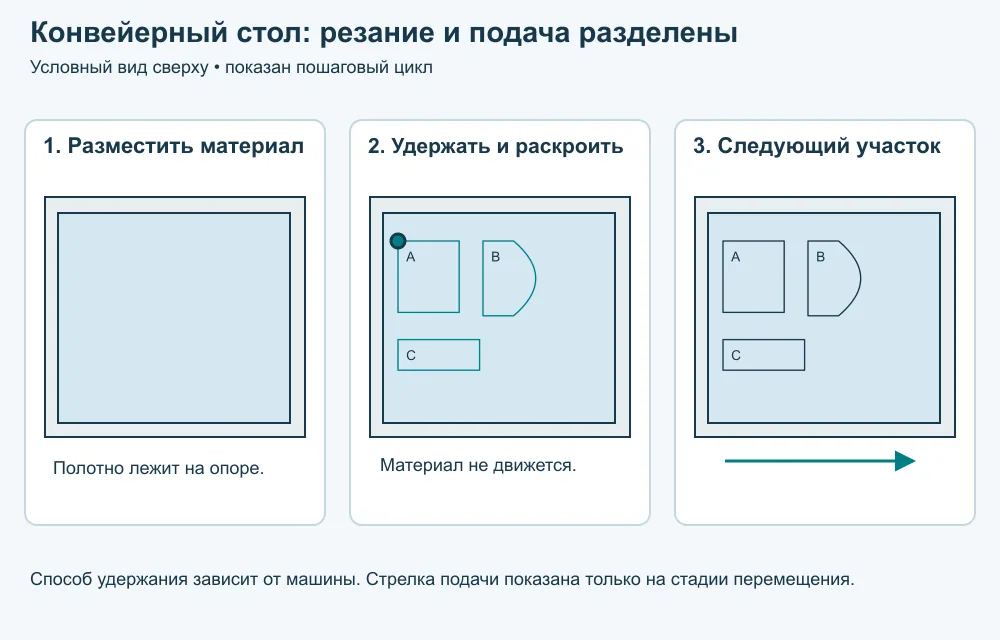

После завершения предусмотренного участка поверхность продвигается и выводит крой к месту съёма, а следующий участок занимает рабочую зону. Патент US6176370B1 прямо описывает продвижение после окончания операции резания; значит, конвейерный стол может работать шагами, с остановкой материала на время реза.[5]
- 1. Подать материал на движущуюся поверхность.
- 2. Переместить нужный участок в рабочую зону.
- 3. Зафиксировать материал и выполнить резание.
- 4. Вывести раскроенный участок и подать следующий.
Зачем нужна движущаяся рабочая поверхность
Она связывает загрузку, ограниченное рабочее окно и съём результата. Материал, который длиннее рабочей зоны, можно последовательно подавать участками; при серийной работе следующий участок занимает место предыдущего без полного ручного переноса всей заготовки.[3][5]
Это не гарантирует определённую производительность или точность. Результат зависит от подачи без перекоса и лишнего натяжения, удержания, согласования перемещения с управляющей программой, свойств материала и точности всего комплекса.[3][4][5]
Чем отличается от статического раскройного стола
На статическом столе рабочая поверхность остаётся неподвижной: материал размещают в пределах поля, режут и снимают с того же места. На конвейерном столе опорная поверхность участвует в подаче и выводе материала. Официальная брошюра одной серии прямо разделяет static и conveyorized tables и описывает ролики, которые перемещают ленту и материал в положение для резания и съёма.[3]
Оба исполнения могут входить в автоматическую раскройную систему. Поэтому «статический» не означает ручной, а «конвейерный» сам по себе не определяет инструмент, число слоёв, высоту настила или тип материала.[2][3]
Стол и раскройный комплекс — не одно и то же
Конвейерный раскройный комплекс включает не только стол, но и портал или балку, режущую головку, приводы координат, управление заданием, удержание материала и системы безопасности. Стол внутри этого комплекса поддерживает и перемещает материал.[2][3]
Отдельный конвейерный настилочный или подающий стол тоже может перемещать материал, но на нём не обязательно происходит резание. Например, Gerber C-Table в официальной документации подаёт настил от участка настилания к входу раскройной установки. Поэтому наличие ленты ещё не делает любой стол раскройным.[4]
Щетинный конвейер — возможная конструкция поверхности
В описанном патенте поверхность собрана из поперечных планок со щеточными блоками. Щетина поддерживает материал и позволяет ножу проходить ниже плоскости материала, а планки вместе образуют движущуюся поверхность. Учебник также описывает щеточное основание раскройного стола.[2][5]
Но «щетинный конвейер» и «конвейерный раскройный стол» не полные синонимы. Первое название описывает устройство рабочей поверхности, второе — функцию узла в раскройной системе. В других применениях встречаются иные ленты и опорные материалы, поэтому патентную конструкцию нельзя переносить на весь класс.[3][5]
Почему конвейерный не значит непрерывно движущийся
Конвейерное исполнение означает, что поверхность умеет перемещать материал. Оно не требует постоянного движения ленты в момент, когда инструмент проходит контур. В патентном примере материал удерживают во время резания и продвигают после завершения операции.[5]
Выражение «непрерывный раскрой» может описывать организацию потока: следующая часть материала автоматически подаётся за предыдущей и работа повторяется без полной ручной перезагрузки. Реальный режим — остановки, длина шага, совмещение контуров между рабочими окнами и допустимость движения во время отдельных операций — определяется документацией машины и задания.[3][5]
Что проверяют при выборе и настройке
Проверяют рабочую ширину и длину зоны резания, допустимые материал и число слоёв, устройство и износ рабочей поверхности, способ удержания, подачу рулонов или листов, точность позиционирования после перемещения и место для съёма деталей. Эти параметры относятся к конкретному оборудованию.[2][3][5]
Отдельно прослеживают весь путь материала: где он загружается, как снимается натяжение, что удерживает его во время реза, куда выходят детали и отходы, и может ли оператор безопасно их снять. Скорость головки без этого пути не описывает производительность участка.[3][4]
Документированный пример конца XX века
Заявка, по которой позднее выдан патент US6176370B1, была подана 16 августа 1999 года, а сам патент опубликован 23 января 2001 года. В документе конвейерный раскройный стол показан как движущаяся опорная поверхность: материал удерживают во время резания, а после завершения операции поверхность продвигает раскроенный участок дальше.[5]
Этот документ подтверждает, что такая конструкция была подробно описана к концу XX века. Он не доказывает, что это был первый конвейерный раскройный стол, не устанавливает дату появления всего класса оборудования и не объясняет происхождение русского названия.[5]
Разбираем на ситуации
Пример: рулонный материал длиннее рабочей зоны
Допустим, из рулонного материала нужно последовательно вырезать несколько комплектов деталей, а вся раскладка не помещается в рабочее окно. Податчик разматывает материал, а конвейерная поверхность переводит первый участок в зону резания. Это условный пример пути материала, а не описание обязательной комплектации.[3]
Материал останавливают в заданном положении и удерживают. Головка вырезает контуры, расположенные в этом рабочем окне. Затем поверхность выводит обработанный участок к съёму и подаёт следующий. Если контур или раскладка переходят между окнами, точность совмещения должна обеспечивать конкретная система — из самого слова «конвейерный» это не следует.[3][5]
На статическом столе тот же материал пришлось бы размещать и переставлять относительно неподвижного поля другим способом. Различие заключается в движении опорной поверхности, а не в обязательном типе ножа или количестве слоёв.
С чем не следует путать
| Похожее понятие | В чём различие |
|---|---|
| Конвейерный раскройный комплекс | Это вся автоматическая система с головкой, приводами, управлением, удержанием и безопасностью. Конвейерный стол — её рабочая опорная часть. |
| Конвейерный настилочный или подающий стол | Он переносит материал к раскройной установке; резание на его поверхности может не выполняться. |
| Щетинный конвейер | Это один вариант проницаемой и допускающей проход ножа рабочей поверхности, а не обязательная конструкция каждого конвейерного стола. |
| Непрерывный раскрой | Это характеристика организации процесса. Конвейерный стол может подавать материал шагами и останавливать его на время резания. |
| Статический раскройный стол | Его рабочая поверхность не перемещает материал; загрузка и съём организованы вокруг неподвижного поля. |
Короткий конспект
Что запомнить
- Главный признак — рабочая опорная поверхность стола может перемещать лежащий на ней материал.
- До резания материал подают в рабочую зону, во время резания удерживают, после — выводят к съёму.
- Конвейерный стол — часть раскройного комплекса, а не название всей машины.
- Конвейерное исполнение не означает, что лента обязана непрерывно двигаться под режущим инструментом.
