Объяснение для начинающих
Если совсем просто
Это неподвижное рабочее поле автоматической раскройной системы. На него загружают материал, располагают его в зоне резания и удерживают от смещения. Затем режущая головка движется над столом по заданным контурам. После резания детали снимают с того же поля и загружают следующую заготовку. «Статический» относится к поверхности стола и не означает ручной раскрой.
Что именно называют статическим раскройным столом
Это рабочая опорная часть автоматической раскройной системы. Её поверхность закреплена относительно рамы и не работает как конвейер, который переносит материал из зоны загрузки в зону съёма. Материал остаётся в пределах одного рабочего поля, пока головка ведёт инструмент по заданию.[2][3][4]
Название описывает взаимное движение частей машины: стол остаётся на месте, а портал, каретка или головка перемещают режущий инструмент над материалом. Конкретная кинематика бывает разной, поэтому в определение не включены число приводов, вид инструмента и направление осей.[3][5]

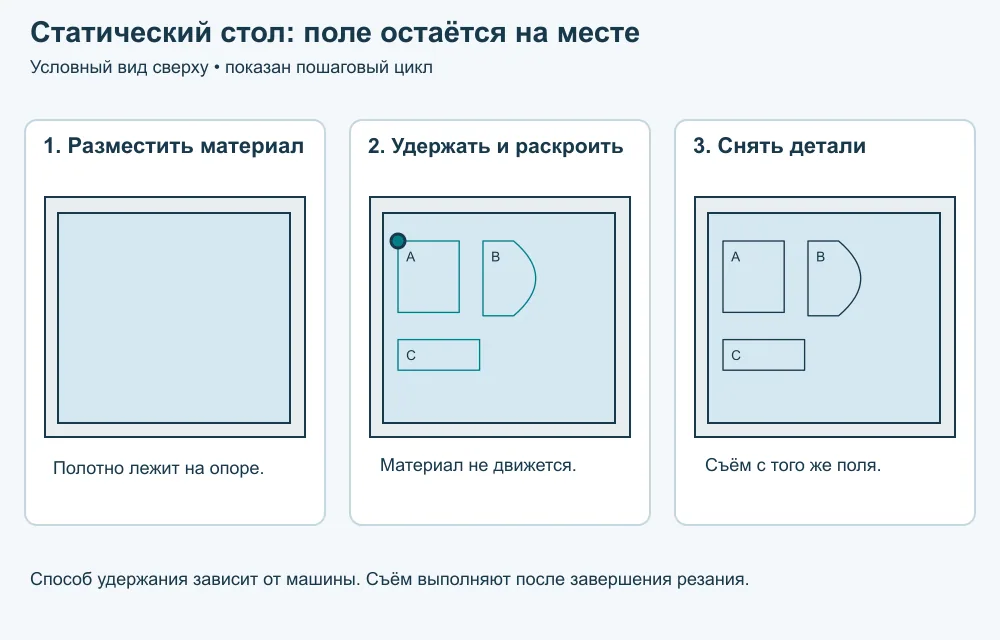

Как проходит один рабочий цикл
Сначала материал кладут или подают на рабочую поверхность. Его располагают в пределах доступной зоны так, чтобы нужные контуры находились внутри поля резания. Загрузку может выполнять оператор или отдельное устройство — слово «статический» этого не определяет.[4][3]
Перед резанием материал удерживают от смещения. В прочитанных системах встречается вакуумное удержание, но это не единственно возможный способ и не часть самого определения. После фиксации головка выполняет заданные резы.[2][3]
Когда задание в этом поле закончено, детали и отходы снимают с той же поверхности. Затем поле освобождают для следующей заготовки или следующего размещения материала.[3]
- 1. Загрузить материал на неподвижное поле.
- 2. Расположить нужные контуры в пределах зоны резания.
- 3. Удержать материал и выполнить автоматическое резание.
- 4. Снять детали и освободить то же поле для следующего цикла.
Почему статический стол может быть автоматическим
Автоматизация относится к управлению заданием и движению режущей головки, а не к обязательному движению столешницы. Профильное пособие прямо называет автоматизированную машину статической раскройной системой, а учебная книга рассматривает статические и конвейерные столы внутри автоматического резания.[2][3]
Поэтому противопоставление «статический значит ручной, конвейерный значит автоматический» неверно. Оба исполнения могут иметь программное управление, портал, головку и систему удержания; различается прежде всего путь материала через рабочую зону.[2][4]
Что такое фиксированное рабочее поле
Рабочее поле — область поверхности, в которой головка может выполнить предусмотренные операции без перемещения самого стола. Материал или его обрабатываемый участок должен быть правильно расположен внутри этой области. Габариты поля относятся к конкретной машине.[3][5]
Если заготовка или раскладка длиннее поля, дальнейший порядок нельзя вывести только из названия стола. Материал могут переставлять вручную, индексировать отдельным механизмом или делить задание на участки, но допустимость и точность совмещения определяются документацией оборудования и технологией.[4]
Чем отличается от конвейерного раскройного стола
На статическом столе материал загружают, режут и снимают в одном фиксированном поле. На конвейерном столе движущаяся опорная поверхность участвует в подаче материала в рабочую зону и его выводе. Учебная книга формулирует это различие как fixed surface против movable surface.[3]
Официальная брошюра одной серии предлагает static и conveyorized tables как два исполнения одной раскройной платформы. Поэтому отличие не следует подменять конкретным ножом, материалом, числом слоёв или уровнем программного управления.[4]
Стол и раскройный комплекс — не одно и то же
Стол даёт материалу опору и образует рабочее поле. Полный автоматический раскройный комплекс также включает портал или балку, режущую головку, координатные приводы, управление заданием, удержание материала и средства безопасности.[3][5]
В речи названием «стол» иногда обозначают всю плоскую раскройную машину. Для понимания устройства полезно разделять значения: поверхность может быть статической, а вся система вокруг неё — автоматически управляемой.[2][4]
Как материал остаётся на месте
Во время резания материал не должен непредусмотренно сдвигаться относительно заданных контуров. Для этого в конкретных системах применяют вакуум, прижимные покрытия или другие способы фиксации. Устройство поверхности согласуют с материалом и инструментом.[2][3]
Неподвижная поверхность не обязана быть гладкой сплошной столешницей. Её конструкция может позволять инструменту проходить сквозь материал или собирать отходы. Но эти решения относятся к модели оборудования, а не к значению слова «статический».[2][4]
Что проверяют при выборе процесса и оборудования
Сопоставляют размеры рабочего поля и заготовок, способ загрузки и съёма, допустимые материалы и число слоёв, способ удержания, инструмент, требования к поверхности и пространство вокруг машины. Для длинных деталей отдельно проверяют предусмотренную производителем перестановку или подачу.[2][4]
Само название не гарантирует точность, скорость или пригодность для любого материала. Эти результаты зависят от всей системы, настройки, подготовки задания, состояния поверхности и правильного удержания.[3][4]
Документированный пример начала 1970-х годов
Заявка US3776072A была подана 26 февраля 1971 года, а патент опубликован 4 декабря 1973 года. Документ показывает материал на опорном столе и автоматически управляемый инструмент, который перемещается относительно этой рабочей поверхности.[5]
Это подтверждает существование такой компоновки к указанной дате. Патент не доказывает, что перед нами первый статический раскройный стол, не устанавливает дату появления всего класса и не объясняет происхождение русского названия.[5]
Разбираем на ситуации
Пример: лист материала помещается в рабочем поле
Представим один лист материала, который целиком помещается на столе. Оператор или загрузочное устройство кладёт его на рабочую поверхность и располагает в пределах зоны, доступной головке. Это условный пример полного цикла, а не обязательный способ загрузки.[3][4]
Система удерживает лист, головка проходит по заданным контурам, а поверхность стола остаётся на месте. После окончания вырезанные детали и отходы снимают с того же поля; затем на него кладут следующий лист.[3][5]
Если лист не помещается или его нужно обрабатывать несколькими установками, требуется предусмотренный процесс перестановки и совмещения. Из одного слова «статический» нельзя заключить, что такая функция есть и с какой точностью она работает.
С чем не следует путать
| Похожее понятие | В чём различие |
|---|---|
| Конвейерный раскройный стол | Его движущаяся опорная поверхность участвует в подаче материала в рабочую зону и выводе раскроенного участка. |
| Раскройный стол без автоматически управляемой головки | На нём материал можно размещать для ручных операций или работы отдельным инструментом. Само общее название «раскройный стол» не подтверждает наличие автоматической головки. |
| Автоматический раскройный комплекс | Это вся система со столом, головкой, приводами, управлением, удержанием и безопасностью. |
| Фиксированное рабочее поле | Это доступная головке зона неподвижной поверхности, а не обещание обработать за один цикл материал любого размера. |
| Статическая раскройная система | Профильное пособие использует это название для автоматизированной машины статического исполнения. Это более широкое понятие: система включает не только стол, но и головку, приводы и управление. |
Короткий конспект
Что запомнить
- «Статический» означает, что рабочая поверхность не подаёт материал через машину.
- Стол может быть частью полностью автоматической системы с программным управлением.
- Один цикл проходит в пределах фиксированного поля: загрузка, удержание, резание и съём.
- Стол — рабочая опорная часть; весь раскройный комплекс включает и другие узлы.
Источники и литература
- ГОСТ Р 55306-2012. Технология швейного производства. Термины и определенияРосстандарт · Стандарт
- Оборудование швейного производстваС. В. Хромцов, Р. О. Жилисбаева, В. А. Хромцова; АТУ, 2012 · Учебный источник
- Automation in Garment Manufacturing. Chapter 6: Automation in spreading and cuttingR. Nayak, R. Padhye (eds.); Woodhead Publishing / Elsevier, 2017 · Учебный источник
- Gerber MCT Cutter. Flatbed Cutting Done RightGerber Technology; официальная техническая брошюра · Техническая документация
- US3776072A. Numerically controlled cutting deviceP. T. Gerber; Gerber Garment Technology, заявка подана 26 февраля 1971 года, опубликована 4 декабря 1973 года · Патентный первоисточник
