Траектория инструмента при автоматическом раскрое

Что именно движется по траектории

Для расчёта выбирают условную контрольную точку инструмента — точку, координаты которой отслеживает система. У фрезы это часто связывают с осью инструмента; у ножевой головки выбор зависит от конструкции и программной модели. ISO 841 формулирует координаты через положение движущегося инструмента или точки относительно заготовки и тем самым позволяет описывать движение независимо от того, перемещается головка, материал или оба объекта.^[3]

Поэтому траектория — не нарисованная полоса шириной с лезвие и не след, который уже остался на ткани. Это геометрическое описание движения определённой точки во времени и пространстве. Чтобы понять чертёж или экран программы, сначала нужно выяснить: какую точку показывает линия и относительно чего измерены её координаты.

Как контуры превращаются в путь

Исходная раскладка или раскройное задание содержит размещённую геометрию: внешние и внутренние контуры, линии и точки. Одной формы недостаточно — объектам назначают операции. Внешний контур может означать рез, внутренняя точка — сверление, а другой объект — маркировку. Доступные операции и способ назначения зависят от системы.^[1][6]

Далее программа выбирает точки начала, направления обхода и порядок обработки. Для каждого рабочего объекта получается свой участок пути. Между концом одной операции и началом следующей добавляется переход без резания. Wang и Du описывают именно такую модель: рабочие замкнутые контуры фиксированы, а точки входа и порядок деталей определяют длину холостого пути.^[4][5]

Итоговая траектория может быть рассчитана в САПР/CAM, в программе машины или частично в контроллере. Публичное описание Eastman cutPRO подтверждает отдельные настройки последовательности, стартовых точек и направления для этой системы, но не устанавливает единый алгоритм для всех раскройных комплексов.^[6]

• 1. В раскладке уже размещены контуры и другие геометрические объекты.
• 2. Каждому нужному объекту назначена операция и подходящий инструмент.
• 3. Для операции выбираются старт, направление и рабочий обход.
• 4. Отдельные рабочие участки связываются холостыми переходами.
• 5. Геометрический маршрут преобразуется в команды конкретной машины.

Рабочий и холостой путь

На рабочем участке инструмент выполняет назначенное действие над материалом. Если назначен рез, нож находится в рабочем состоянии и движется вдоль рассчитанного пути. Для замкнутого внешнего контура простой рабочий участок начинается в выбранной точке, обходит границу и возвращается к ней.^[4]

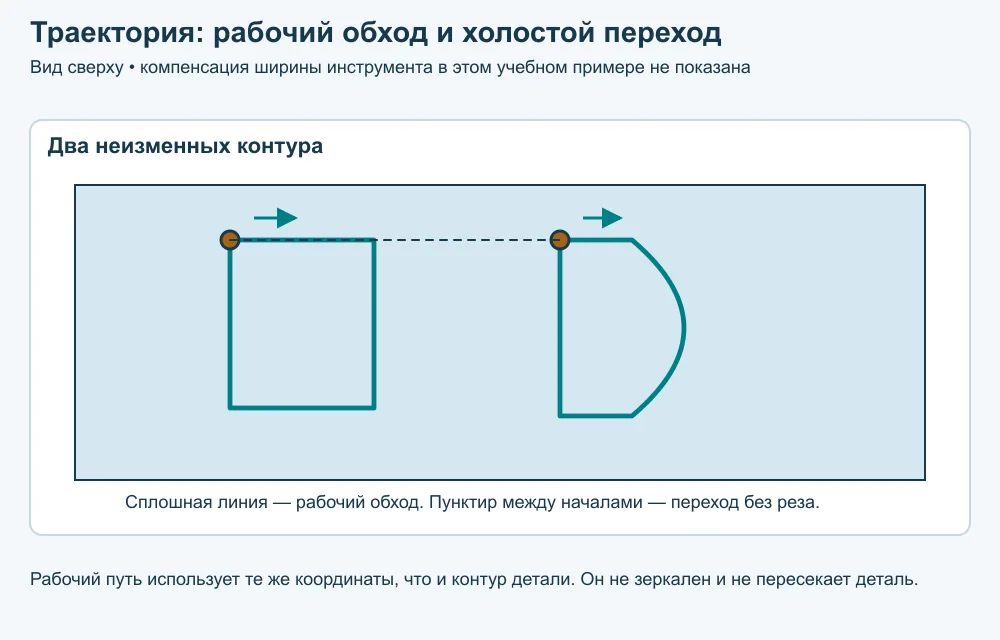

На холостом участке головка или другой движущийся узел переходит к следующей операции без выполнения данного реза. Пунктир между деталями на схеме — именно такой переход. Он входит в общий маршрут и занимает время, но не является линией детали. В научных работах порядок контуров и точки входа оптимизируют, чтобы сокращать эти переходы.^[4][5]

Слова «рабочий» и «холостой» описывают функцию участка, а не обязательно высоту головки. Как физически отключается воздействие — поднимается нож, выключается луч или выполняется другое действие — определяется оборудованием и технологией.

Почему траектория может не совпасть с линией детали

Если контрольная точка расположена не на режущей кромке, её путь приходится сместить так, чтобы именно рабочая часть инструмента прошла по требуемой границе. В документации ЧПУ это наглядно показано для компенсации радиуса фрезы: центр инструмента движется сбоку от запрограммированной линии. Для ножа конкретная модель смещения зависит от его геометрии, ориентации и алгоритма машины.^[7]

К рабочему пути конкретная система может добавлять подводящий или выходной участок — lead-in и lead-out. Например, документация LinuxCNC отдельно называет их при плазменной резке малых отверстий, причём для описанного режима рекомендует подвод и отсутствие выхода. Это пример из резки металла, а не правило для текстильного ножа: наличие и назначение таких участков проверяют в документации и предварительном просмотре именно используемой системы.^[8]

Даже при верной расчётной траектории край на материале проверяют отдельно. В профильной монографии по промышленному раскрою текстиля сказано, что вакуумное сжатие и удержание настила предотвращают смещение его слоёв. Значит, расчётная линия описывает желаемое движение, а физический результат зависит ещё и от того, удерживается ли материал во время резания. Другие причины отклонений нельзя устанавливать по одной этой статье: их проверяют для конкретного материала, инструмента и машины.^[9]

Один контур, последовательность и полный маршрут

Траектория одного контура отвечает на вопрос, как выполнить одну назначенную операцию. Последовательность контуров отвечает, какой объект обрабатывать первым, вторым и далее. Полный маршрут объединяет рабочие участки и переходы между ними от исходной позиции до завершения задания. Смешение этих уровней приводит к фразе «оптимизировать траекторию», хотя на практике могли изменить только порядок деталей.^[4][5]

Для одной раскладки возможны разные полные маршруты с теми же рабочими контурами. Детали получатся той же проектной формы, если технология соблюдена, но суммарный холостой путь и время выполнения могут различаться. Это и делает траекторию самостоятельным объектом подготовки, а не другим названием контура детали.^[4]

Геометрия пути и команды контроллеру

Геометрическая траектория задаёт, где должна пройти контрольная точка. Управляющая программа или внутреннее представление системы добавляет, как это выполнить: какие оси перемещать, когда включить или вывести инструмент из работы, с какой скоростью и ускорением идти по конкретному участку. Eastman cutPRO, например, перечисляет скорость, ускорение и тип инструмента отдельно от последовательности, стартовых точек и направления.^[6]

Конкретные G-коды, файлы, значения скорости, компенсации и способы поворота ножа нельзя выводить из самого слова «траектория». Они зависят от контроллера, машины, инструмента, материала и версии программного обеспечения. Поэтому один и тот же видимый путь может исполняться разными командами, а одна программа после компенсации может приводить контрольную точку по отличающемуся пути.

Как читать траекторию на экране

Сначала найдите легенду: какой стиль линии означает рабочее движение, какой — холостое, где отмечены старт и направление. Затем проверьте назначенную операцию каждому объекту. Только после этого оценивайте порядок, переходы и возможные смещения. Цвет линии сам по себе ничего не доказывает: интерфейсы разных программ используют разные обозначения.

Перед запуском полезно проверить замкнутость нужных контуров, отсутствие неожиданных пересечений и пропусков, стартовые точки, направление, порядок внутренних и внешних объектов, переходы между деталями и соответствие выбранного инструмента материалу. Окончательные требования берут из документации конкретной системы и технологической карты, а результат подтверждают пробой или контролем кроя.

Терминология

ГОСТ Р 55306-2012 не устанавливает отдельного определения «траектория инструмента» или «траектория раскроя». ГОСТ Р 71816-2024 относится к терминологии систем числового программного управления, однако не определяет этот объект применительно к автоматическому раскрою швейных материалов.^[1][2]

Английское toolpath буквально означает путь инструмента. Сокращённое выражение «траектория раскроя» может обозначать и один рабочий контур, и весь маршрут задания, поэтому полное название точнее указывает предмет статьи.
