Объяснение для начинающих
Если совсем просто
Чтобы сшить одежду, сначала нужно определить форму и размеры её деталей. В САПР конструктор делает эту работу на компьютере: строит и меняет линии, проверяет размеры, сохраняет результат. На экране он видит чертежи и контуры будущих деталей, а не уже сшитую вещь. Программа помогает выполнять построения и расчёты, но исходные условия и проектные решения задаёт человек. Полученные данные можно использовать дальше — например, для печати бумажных шаблонов или подготовки раскроя ткани.
Почему это система, а не просто программа
Буквы САПР обычно раскрывают как «система автоматизированного проектирования». Отраслевой ГОСТ Р 55306-2012 под термином 10 называет «систему автоматизации проектных работ (САПР) или CAD» и описывает совместную работу человека и компьютера с программами, чертежами и документацией. Общий ГОСТ 23501.101-87 рассматривает САПР как организационно-техническую систему проектной организации. Поэтому установленная программа — лишь одна часть работы. Применительно к созданию одежды такую систему часто называют САПР одежды.[1][2]
Слово «автоматизированное» не означает, что одежда создаётся без конструктора. Специалист выбирает исходные размеры и способ построения, принимает решения и оценивает результат. Система берёт на себя предусмотренные в ней операции; степень автоматизации разных задач может различаться.[1][2][3]
С какими объектами работают
Чертёж конструкции показывает, как построены детали одежды. На его основе оформляют лекала — шаблоны формы и размеров деталей, с нужными обозначениями. Бумажное лекало можно взять в руки. Цифровое хранится в файле: программа работает с линиями, точками, размерами и связанными данными.[3]

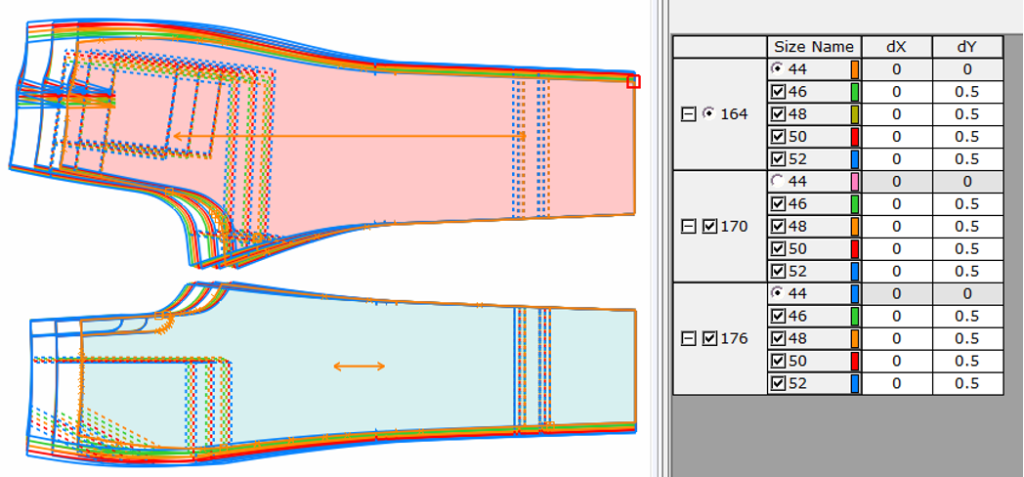

В рабочих окнах САПР ГЕТОН, показанных в публичной брошюре, видны контуры деталей, точки и подписи. Несколько похожих контуров могут показывать одну деталь в разных размерах. Подготовку лекал модели для ряда размеров называют градацией. САПР решают эту задачу разными способами; это не простое растягивание картинки.[6][3]
Следующая задача — раскладка: на экране цифровые лекала размещают в поле заданной ширины материала с учётом требуемых размеров и количества деталей. Она отвечает на вопрос «где расположить детали для раскроя», а не «как построить каждую деталь».[4][5]
Это программа для построения выкроек?
Такой запрос понятен, но описывает только часть работы. В профессиональной цепочке сначала строят и проверяют конструкцию, затем оформляют цифровые лекала, получают нужные размеры и готовят раскладку. Бытовое слово «выкройка» может обозначать готовый шаблон; САПР хранит не картинку, а геометрию и связанные данные, с которыми можно продолжать работу.[1][3][4]
В каталоге Gerber-T два подходящих примера — САПР ГЕТОН и AccuMark Конструктор. Обе карточки относятся к работе с лекалами, однако названия команд, состав модулей и лицензий различаются. Поэтому выбирать систему только по общей фразе «программа для построения выкроек» нельзя: сначала описывают нужные операции и выходные данные.[5][7]
Как связаны проектирование и производство
В опубликованном описании САПР ГЕТОН эти задачи разделены между модулями. «Конструктор DGS» предназначен для построения, изменения и оформления лекал, «Раскладка GMS» — для их размещения. Модули предлагаются отдельно или вместе, поэтому название системы само по себе ещё не определяет состав рабочего места.[5]
Результат проектирования — данные, а не вырезанная ткань. По ним можно напечатать бумажные лекала или раскладку. Для автоматического раскроя дополнительно нужен подходящий файл задания и оборудование, которое выполнит физическое резание. Доступные способы вывода зависят от системы и согласования с конкретным оборудованием.[5][10]
Файл с контурами лекал ещё не является программой для раскройной машины: он описывает форму деталей, но не все действия режущего инструмента. Например, стандарт ASTM D6673-10 разделял обмен данными плоских лекал и команды управления резанием. Стандарт отменён в 2019 году; для текущего обмена проверяют требования конкретного оборудования.[8]
Нужна ли САПР трёхмерная модель
Работа с плоскими деталями и цифровая примерка — разные задачи. При цифровой примерке трёхмерную компьютерную модель одежды примеряют на компьютерную модель фигуры и смотрят, как изделие располагается на ней; этой области посвящён ISO 18163:2016. Наличие построения лекал ещё не означает наличия такой возможности. Состав функций нужно проверять у конкретного продукта: приведённый здесь пример ГЕТОН относится к лекалам и раскладке, не к 3D-примерке.[9][5]
По датированным источникам
Лекала и раскладка на компьютере в 1970-х
В патенте Чарльза Рональда Мартелла US3887903A, опубликованном 3 июня 1975 года, описана система ввода координат лекал, получения размеров и составления раскладки на экране. Заявка была подана в 1973 году. В этом документированном примере градация лекал и раскладка связаны в одном компьютерном процессе.
Интересная деталь: результатом в описанной системе могла стать полноразмерная бумажная раскладка. Компьютер помогал подготовить расположение деталей, а раскрой выполнялся дальше. Поэтому даже в этом раннем примере проектирование и физическое резание не были одним действием.
Источники исторической справки
- US3887903A: оригинальный патент, титульная страница и AbstractCharles Ronald Martell; Camsco, Inc., 1975 · Патентный первоисточник
Разбираем на ситуации
От лекал брюк к раскладке
Учебная ситуация: конструктор подготовил и проверил лекала брюк одного размера. Нужно получить комплект для нескольких размеров и разместить детали на материале. В описанных возможностях ГЕТОН конструктор задаёт правила градации и получает размерный комплект в DGS, затем проверяет его. Сам выбор правил остаётся задачей специалиста.[6]
Для раскладки в GMS указывают, какие размеры и в каком количестве нужны, задают ширину материала и допустимые положения деталей. Результат этого этапа — их расположение в раскладке. Ткань пока не разрезана: печать или передача задания раскройному оборудованию — следующий шаг.[5]
С чем не следует путать
| Похожее понятие | В чём различие |
|---|---|
| Цифровое лекало | Один из объектов, с которыми работает САПР: данные о форме и размерах детали. Само лекало не является системой проектирования. |
| Раскладка | Результат размещения лекал на заданной ширине материала. Подготовка раскладки — одна из задач, которую может поддерживать САПР. |
| Раскройный комплекс | Оборудование, которое физически режет материал по подготовленному заданию. САПР готовит проектные данные; наличие САПР не означает наличия такого комплекса. |
Короткий конспект
Что запомнить
- САПР помогает специалисту проектировать одежду; она не равна автоматическому изготовлению вещи.
- Чертёж, цифровое лекало и раскладка — разные результаты последовательных задач.
- Состав модулей, способы обмена и связь с оборудованием проверяют для конкретного рабочего процесса.
Источники и литература
- ГОСТ Р 55306-2012. Технология швейного производства. Термины и определенияРосстандарт · Стандарт
- ГОСТ 23501.101-87. Системы автоматизированного проектирования. Основные положенияГосстандарт СССР; статус — Росстандарт · Стандарт
- Разработка конструкций одежды в САПР «Грация»: учебное пособиеГ. И. Сурикова, О. В. Сурикова, Н. И. Ахмедулова, А. В. Гниденко; ИГТА, 2004 · Университетское руководство
- Проектирование раскладок лекал деталей одежды в САПР: учебное пособиеГ. И. Сурикова, М. В. Сурикова, О. В. Сурикова; ИГТА, 2005 · Университетское руководство
- САПР ГЕТОН: Конструктор DGS и Раскладка GMSGerber-T, публичное описание поставщика · Справочный источник
- САПР ГЕТОН: обзор возможностейGerber-T, публичная брошюра поставщика · Справочный источник
- AccuMark КонструкторГербер-Т · Справочный источник
- ASTM D6673-10. Sewn Products Pattern Data Interchange — Data FormatASTM International · Стандарт
- ISO 18163:2016. Clothing — Digital fittings — Vocabulary and terminology used for the virtual garmentInternational Organization for Standardization · Стандарт
- US3887903A. Interactive man-machine method and system for grading pattern pieces and for producing an apparel markerCharles Ronald Martell; Camsco, Inc.; публикация 3 июня 1975 года · Патентный первоисточник
