Изменить модель — и подготовить её к производству

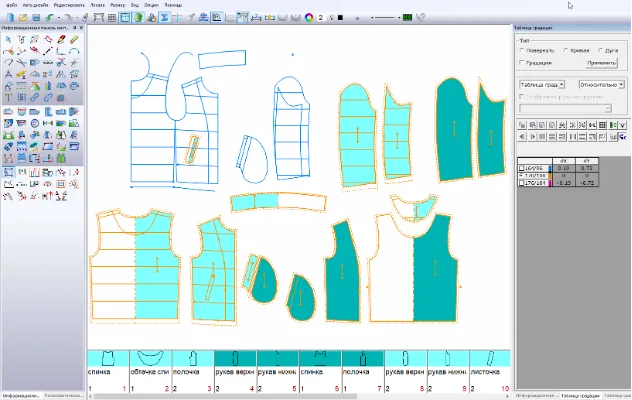

В САПР ГЕТОН можно развивать собственную конструкторскую базу и работать с лекалами, полученными от заказчиков. Конструктор DGS объединяет параметрическое построение и градацию по приращениям, а Раскладка GMS подготавливает размещение деталей, чертежи и файлы кроя. Модули приобретаются отдельно для нужных рабочих мест или вместе — как DGS + GMS на одном совмещённом месте, с теми же функциями каждого модуля.
Такое сочетание особенно полезно, когда часть моделей строят по своей методике, а другую часть принимают в готовом виде. Для собственной конструкции можно сохранить зависимости между измерениями и линиями. Для импортированных лекал — проверить геометрию, задать правила градации и продолжить разработку без обязательного построения модели заново по формулам.
Одна правка в связанных лекалах

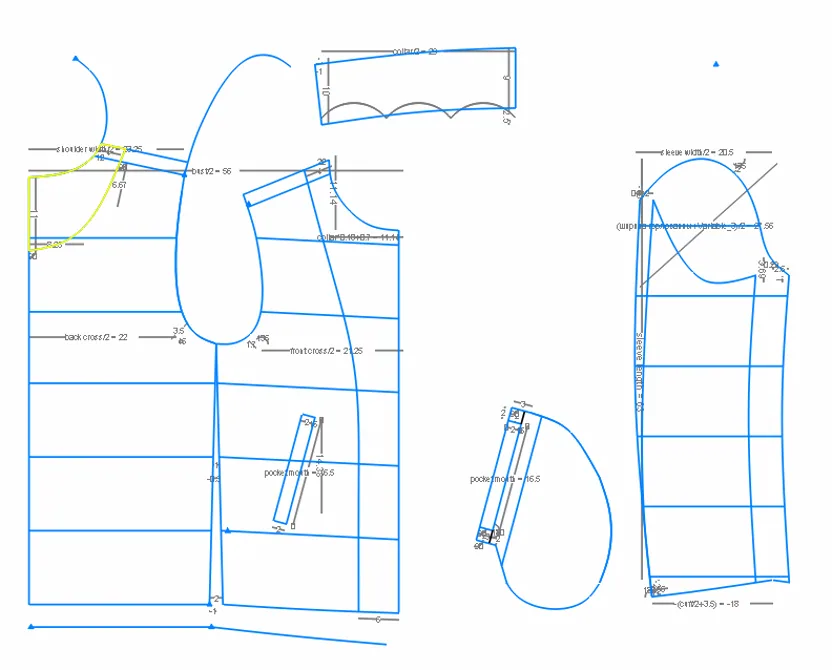

Предположим, в модели нужно изменить прибавку или перейти к другим измерениям фигуры. В параметрическом построении длина линии задаётся формулой со ссылкой на таблицу измерений. При изменении исходного значения ГЕТОН пересчитывает зависящие от него линии и связанные лекала. Конструктор корректирует исходный параметр, а затем проверяет, как перестроилась модель.
Параметрические связи задаются при разработке: обычный импортированный контур не получает их автоматически. При этом DGS оставляет возможность работать графическими инструментами — прямыми и кривыми, дугами, перпендикулярами, пересечениями. Конструктор выбирает способ, подходящий для своей методики и исходных данных.
Удачную разработку можно сохранить для следующего заказа. В ГЕТОН есть библиотеки базовых и модельных конструкций, а также отдельных узлов — например, воротников и капюшонов. Пользователь добавляет свои построения и использует их в новых моделях. При создании модели на основе библиотечной конструкции исходная основа остаётся доступной для повторной работы.
Оформление лекал, с которыми будет работать цех

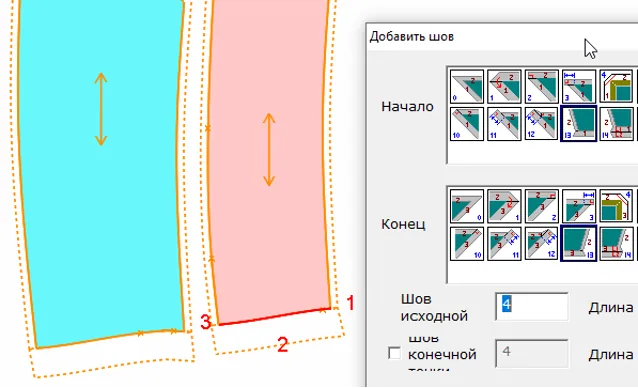

После моделирования остаются операции, от которых зависит сборка изделия: оформить припуски, согласовать углы, расставить надсечки и внутренние обозначения. DGS позволяет задавать величину припуска и способ оформления угла, в том числе для шлиц. Конструктор видит результат на лекале и может выбрать форму с учётом последующей обработки среза.

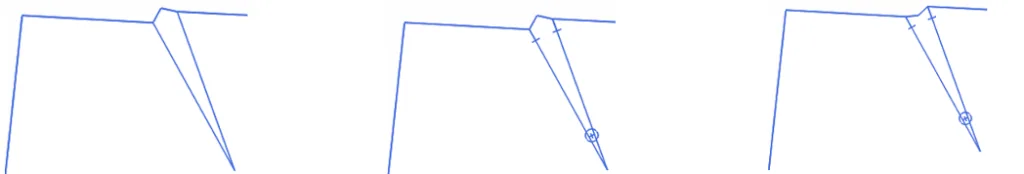

При работе с вытачкой важен не только её раствор. Проколы, надсечки и направление внутреннего припуска связаны с геометрией вытачки: при переносе вершины или повороте они подстраиваются вместе с ней. Это помогает сохранить согласованность разметки при модельном изменении, а не переносить каждый знак отдельно.

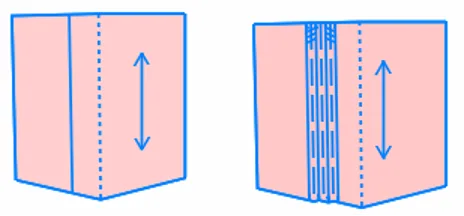

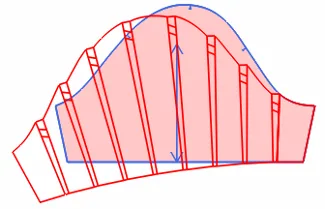

Для складок задаются вид и геометрия: они могут быть односторонними, бантовыми или веерными. Складки создаются как на конструкции, так и на готовом лекале. Программа рассчитывает связанные линии и обозначения по размерам; конструктор может корректировать прилегающие срезы в каждом размере.

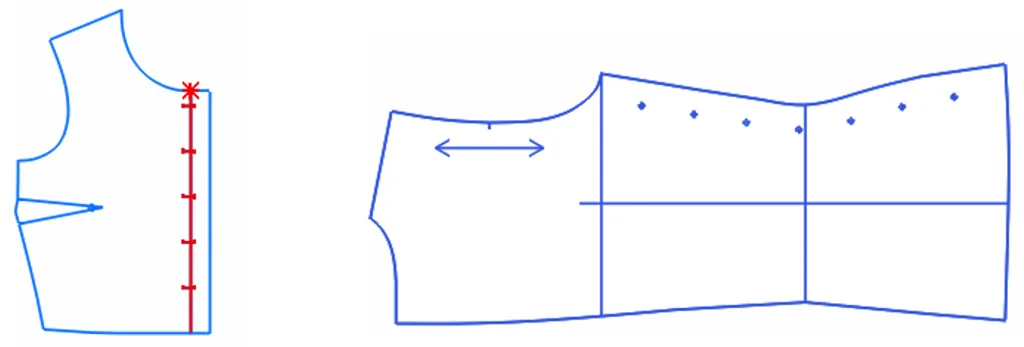

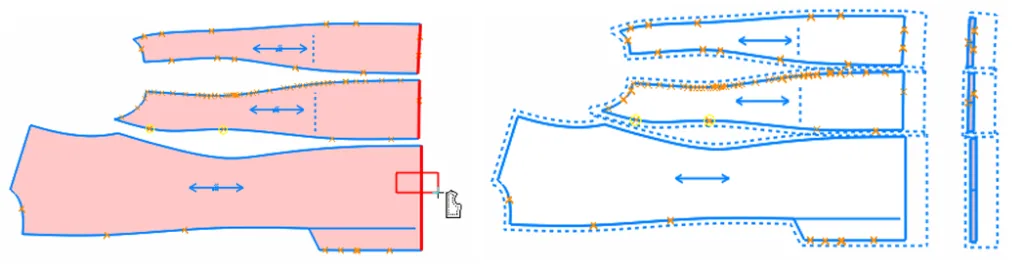

Отдельные инструменты предназначены для разметки петель, пуговиц и люверсов, построения подкладки и клеевых прокладок. Например, ряд петель задаётся по крайним элементам, после чего программа определяет положения промежуточных. Такие операции помогают подготовить комплект лекал и обозначений, необходимых для изготовления модели.
Размерный ряд, который можно проверить

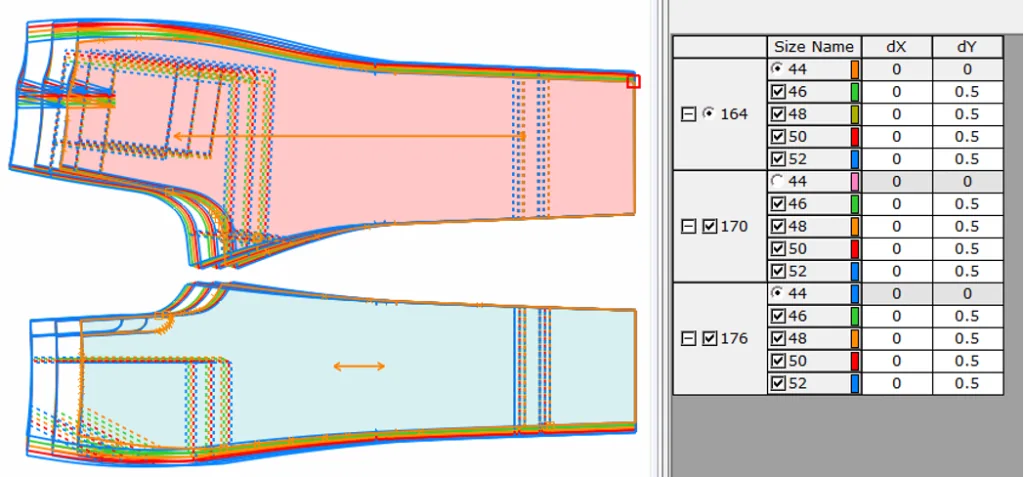

Градация по приращениям позволяет работать с моделями, которые не создавались параметрически: например, с лекалами после оцифровки или импорта AAMA DXF. Конструктор задаёт перемещение точек по осям X и Y, использует направление линий и переносит правила на другие точки. Для постоянного ассортимента правила можно сохранить в библиотеке.

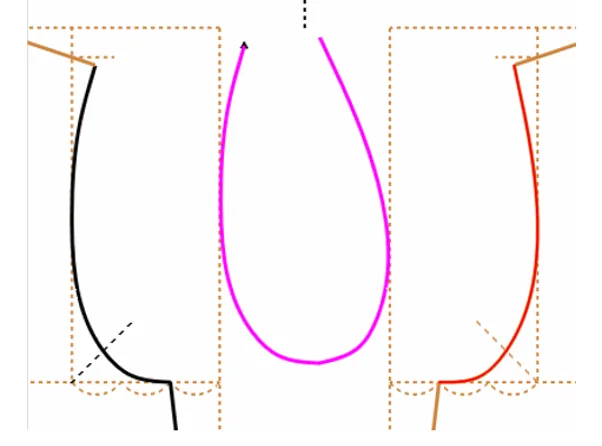

Получить набор размеров недостаточно — нужно проверить сопрягаемые участки. DGS сравнивает и уравнивает длины срезов по размерам. Контрольная кривая показывает составную линию проймы, горловины или низа; связанные точки на кривой и лекалах изменяются согласованно. Это позволяет выправлять плавность перехода там, где отдельные детали после стачивания образуют общий контур.
Такая проверка относится к геометрии лекал и не заменяет оценку посадки изделия. Она даёт конструктору возможность обнаружить и исправить несогласованность срезов до передачи комплекта в раскладку и изготовления образца.
Раскладка под материал и состав заказа
В GMS работа начинается с производственного задания: какие модели, размеры и роста нужны, сколько комплектов следует разместить, какова ширина материала. В одной раскладке могут находиться разные модели — например, куртка и брюки. Ориентация деталей, допустимые повороты и межлекальные зазоры задаются с учётом материала и требований раскроя. Поддерживается работа вразворот, всгиб и с трубчатым полотном.
У Раскладки есть ручные инструменты и встроенные средства автоматизации. Для расширенного автоматического поиска размещения предлагается отдельный продукт SuperNest. Пользователь задаёт ограничения и время расчёта; программа перебирает варианты. Группировка по комплектам, размерам или именам деталей помогает учитывать разнооттеночность и последующее комплектование кроя. Заданные оператором зоны брака исключаются из размещения.
Расчёты SuperNest можно организовать на рабочей станции, выделенном сервере предприятия или в облаке поставщика. Очередь заданий позволяет подготовить несколько расчётов и не запускать каждый вручную. Выбор варианта зависит от числа специалистов и объёма заданий. Экономию материала имеет смысл оценивать на своих раскладках при одинаковой ширине, составе деталей и технологических ограничениях.
От файла заказчика до задания на оборудование
Для работы с внешними разработчиками ГЕТОН поддерживает обмен лекалами через DXF, в том числе ASTM/AAMA, а также работу с чертежами PLT, файлами кроя и данными Gerber. Это позволяет использовать подходящие исходные файлы при подготовке раскладки. Но чертёж и полноценная модель содержат разные сведения: после импорта проверяют масштаб, состав деталей, надсечки, долевую и размерную информацию.
Готовую раскладку выводят как чертёж DXF или PLT либо сохраняют в файл кроя для согласованного оборудования. При подготовке реза можно задать направление обхода, точки входа ножа и последовательность вырезания. Совместимость определяется не только расширением файла, но и настройками вывода и возможностями конкретной машины. Сведения о раскладках собираются в отчёты для дальнейшей работы с электронными таблицами.
Освоение с людьми, которые знают подготовку производства
Русскую локализацию ГЕТОН выполняли российские специалисты. Обучение и поддержку в Гербер-Т ведёт отдел программного обеспечения с профильной отраслевой подготовкой; команда взаимодействует с разработчиком по особенностям работы предприятий России и Беларуси. Поэтому при внедрении можно обсуждать конкретные операции — проверку полученных лекал, градацию, подготовку раскладок и файлов кроя.
Программа обучения охватывает работу с собственными построениями и импортированными данными. На этой странице сохранены видеоуроки: по ним можно познакомиться с инструментами и выбрать темы для дальнейшего разбора. Конструктор, Раскладка, дополнительные программы и услуги подбираются под задачи команды; полный набор модулей не требуется каждому рабочему месту.
Начните с модели, с которой работаете сейчас
Расскажите, какие изделия разрабатываете и что хотите изменить в подготовке лекал или раскладок. Обсудим подходящий состав ГЕТОН и формат демонстрации на понятной вам задаче.
