Объяснение для начинающих
Если совсем просто
На столе лежит ткань или настил — несколько слоёв ткани один на другом. Машина проводит режущий инструмент через материал. После резания можно получить отдельные части настила или детали будущего изделия. Одни машины человек ведёт по столу; у других корпус стоит на месте, а материал подают к ножу; в автоматизированном комплексе движение инструмента задаёт программа.
Какую задачу выполняет
Сначала материал размещают для раскроя. Это может быть одно полотно или настил из нескольких полотен. Резание разделяет материал по заданным линиям: иногда сначала на крупные части, затем по контурам деталей. В ГОСТ Р 55306-2012 эти действия различены как рассекание настила и выкраивание деталей.[1]
Машина выполняет само резание. Раскладка лекал задаёт, где должны находиться детали; настилочная машина укладывает материал; результат раскроя называют кроем. Эти соседние предметы и этапы не следует называть раскройной машиной.[1]
Почему машины бывают разными

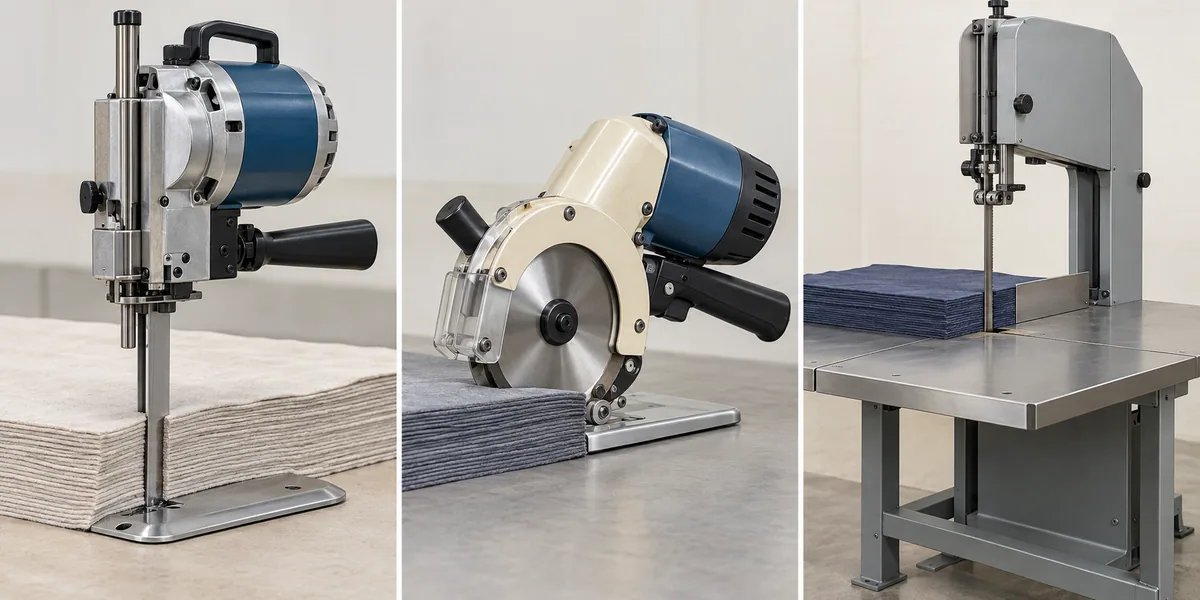

У передвижной машины с прямым ножом корпус с ножом направляет человек, а лезвие движется вверх и вниз. Другая передвижная машина режет вращающимся диском. Это два варианта движения инструмента, а не два названия одной машины.[2][3][4]
У стационарной ленточной машины корпус остаётся на месте, а материал подают к непрерывно движущейся замкнутой ножевой ленте. При автоматизированном раскрое инструмент перемещает управляемый привод; подробности такой системы относятся к раскройному комплексу, а не ко всем раскройным машинам.[2][5]
Как не перепутать с соседним оборудованием
Главный вопрос — что оборудование делает с материалом. Настилочная машина добавляет полотно к настилу, а раскройная разделяет материал. Режущий плоттер может резать бумажные лекала; сам по себе этот факт ещё не делает его машиной для раскроя ткани.[1][6]
Вырубочный пресс тоже разделяет материал, но давит на специальный резак по его форме. В учебной программе СПбГУПТД прессы рассматриваются отдельно от раскройных машин с движущимся ножом; поэтому название «раскройная машина» здесь не используется как синоним любого оборудования, способного отделить деталь.[2][1]
Датированный пример из фабричного архива
По опубликованным архивным сведениям, на Кировской швейной фабрике на 1 января 1942 года в раскройном цехе имелись одна машина с ленточным ножом и две ручные машины с вертикальным ножом. Это конкретный пример совместного использования разных типов на одном предприятии; он не устанавливает, когда эти машины были изобретены.[7]
Разбираем на ситуации
Пример: как различить роль машин
После укладки нескольких полотен получился настил. Если человек ведёт машину с прямым ножом через настил по длинной линии, он может разделить его на части. Затем у стационарной ленточной машины материал направляют к ножу, чтобы точнее вырезать деталь по контуру. Это пример возможной последовательности, а не обязательный маршрут любого цеха.[1][2][5]
В обоих случаях режет машина, но направление движения задаётся по-разному. В первом случае движется корпус машины относительно настила; во втором материал перемещают относительно стоящего на месте ножевого узла.[3][5]
С чем не следует путать
| Похожее понятие | В чём различие |
|---|---|
| Раскрой материала | Операция разделения материала, а не название оборудования. |
| Настилочная машина | Укладывает полотна одно на другое до раскроя. |
| Вырубочный пресс | Отделяет деталь давлением на резак определённой формы; отдельный тип оборудования. |
| Режущий плоттер для лекал | Режет бумагу для изготовления лекал; материал и задача отличаются от раскроя ткани. |
Короткий конспект
Что запомнить
- Раскрой — операция; раскройная машина — оборудование для неё; крой — полученные детали.
- Название «раскройная машина» не означает один-единственный вид ножа или способ управления.
- У передвижной машины человек ведёт корпус по материалу; у стационарной материал направляют к рабочему ножу.
- Настилочная машина укладывает слои до раскроя, а не вырезает детали.
