Передвижная раскройная машина с дисковым ножом

Что движется при раскрое

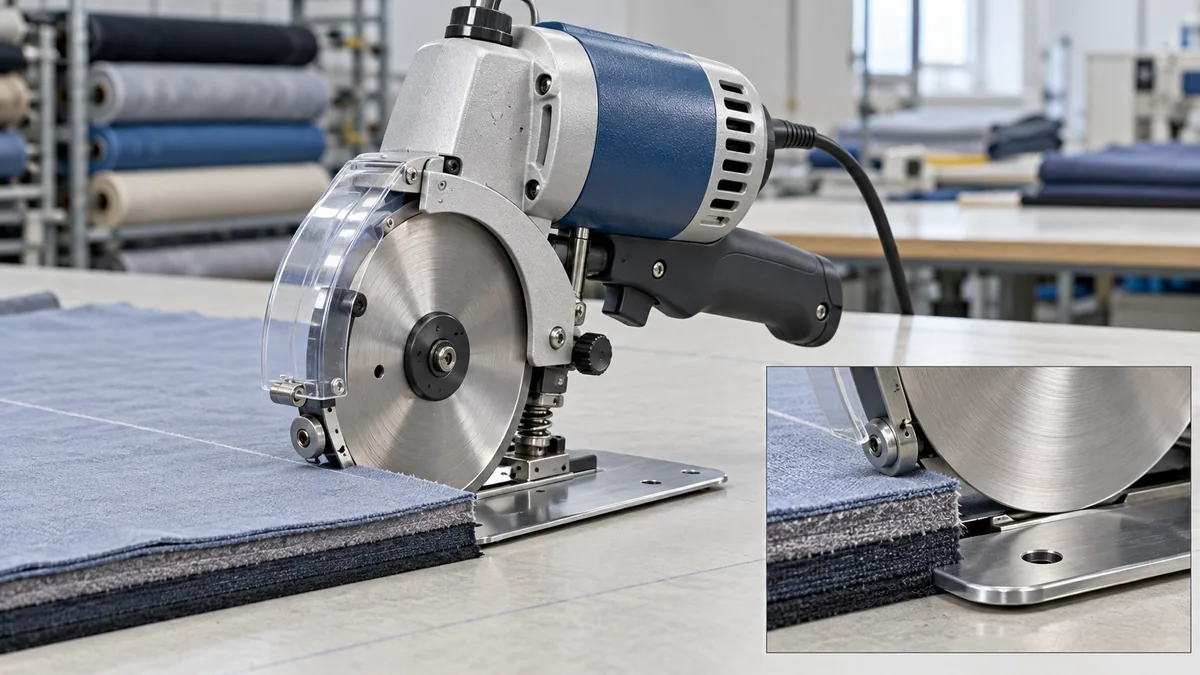

У машины два разных движения. Электродвигатель вращает круглый нож вокруг его оси. Оператор берётся за рукоятку и перемещает корпус по столу вдоль намеченной линии; вместе с корпусом движется и нож, разрезая следующие участки материала. Это один из видов раскройной машины. В учебнике показана передвижная модель CS 539 с опорной платформой; устройство каждой другой модели нужно сверять отдельно.^[2][4]

Материал может лежать одним полотном или настилом — несколькими слоями, уложенными друг на друга. Так ГОСТ Р 55306-2012 определяет настил. Когда его разделяют на части для дальнейшего раскроя, стандарт называет операцию рассеканием настила; вырезание деталей по намеченным контурам — выкраиванием. Машина может участвовать в этих операциях, но их названия обозначают действие, а не тип ножа.^[1][2]

Какие линии ей удобно резать

В учебнике дисковая машина рассмотрена для деталей с небольшой кривизной, преимущественно с прямыми линиями. Производитель современных дисковых машин тоже указывает прямые и кривые большого радиуса как типичные задачи. Если линия резко поворачивает, один только факт наличия круглого ножа не доказывает, что машиной можно точно пройти такой угол.^[2][3]

Высоту настила, подходящие материалы и форму ножа нельзя выводить из общего названия. Например, каталог Eastman перечисляет несколько размеров диска и вариантов привода, а учебник Львовой описывает конкретную машину CS 539. Для другой модели эти данные могут отличаться.^[3][2]

Что относится только к конкретной модели

На рисунке 7.1 учебника у CS 539 под диском есть платформа, а в ней — нижний нож, прижимаемый к режущей кромке. Описано и устройство заточки. Это помогает увидеть, что машина состоит не из одного диска; однако нижний нож и способ заточки не следует считать обязательными для каждой передвижной дисковой машины.^[2]

Чем она отличается от похожих устройств

Ручной роликовый нож — отдельный небольшой инструмент: его диск поворачивается от прокатывания рукой по ткани на коврике. У описываемой здесь машины диск вращает мотор, хотя направление реза также задаёт человек. Поэтому слова «ручной раскрой» и «ручной нож» нельзя считать синонимами.^[5][2]

Автоматический раскройный комплекс отличается способом ведения инструмента: по контуру его перемещают управляемые машиной узлы, а не человек с рукояткой. В учебнике передвижные машины и автоматизированный комплекс разобраны в разных разделах. Машина с прямым ножом — ещё один соседний тип: там режущий элемент движется вверх-вниз, а не вращается круглым диском.^[2]

Ранний документированный вариант

В опубликованном в 1902 году патенте Фрэнка Доджа описана машина для разрезания слоёв ткани, которую направлял оператор. Для неё был предусмотрен сменный вариант с вращающимся круглым ножом; на чертеже он показан отдельно. Привод в этом документе предполагался пневматический — от сжатого воздуха, а не электрический. Патент показывает, что принцип приводного диска для ткани документирован уже тогда, но не устанавливает дату появления современной электрической машины или первенство изобретателя.^[6]
