Модельная конструкция

Что именно называют модельной конструкцией

Модельная конструкция относится не ко всей одежде вообще, а к одному выбранному фасону. Она представляет его через геометрию отдельных деталей: их контуры, членения — линии, которыми форму делят на детали или участки, — и взаимосвязанные размеры. Если изменить фасон, например форму воротника, рельефов или рукава, получится уже другая модельная конструкция.^[2][3]

Слово «модельная» здесь означает «относящаяся к конкретной модели одежды». Это не уменьшенная копия вещи и не фотография. На бумаге или экране конструктор видит плоские чертежи деталей, из которых после последующих стадий можно получить объёмное изделие.^[2][3]

Где она находится в процессе

Работа начинается с эскиза и исходной конструктивной основы. Такой основой может быть базовая конструкция, а в методиках с промежуточным этапом — исходная модельная конструкция. Конструктор выбирает вариант, подходящий по виду изделия, силуэту и исходным размерам.^[2][3]

Затем исходные контуры и линии преобразуют под особенности эскиза. Сам процесс называют конструктивным моделированием; в части учебных источников употребляется близкое название «техническое моделирование». Результат этого действия — модельная конструкция конкретного фасона.^[2][4][5]

После проверки МК используют для оформления лекал. Поэтому последовательность можно прочитать так: эскиз и исходная конструкция → моделирование → модельная конструкция → проверка → лекала. Отдельная ИМК в этой цепочке нужна не во всех методиках.^[2][3][4]

Что должно быть определено в МК

МК должна описывать детали, необходимые именно для задуманного фасона. Медведева разделяет основные и декоративные детали, а Радченко подчёркивает соответствие эскизу, размерам фигуры и выбранным прибавкам — разнице между размерами тела и одежды, нужной для движения и задуманной формы. Иными словами, в МК уже решено, из каких деталей складывается модель и какую форму имеет каждая из них.^[2][3]

Это не означает, что любой показанный на чертеже штрих является будущим разрезом ткани. На рабочем чертеже могут оставаться вспомогательные линии построения. Назначение каждой линии определяют по документации и принятому способу оформления.^[4]

Зачем нужна модельная конструкция

Эскиз сообщает внешний вид, но не задаёт точные формы всех плоских деталей. МК переводит художественный замысел в проверяемую геометрию: по ней можно сравнить связанные участки деталей, оценить соответствие фасону и подготовить следующий этап.^[2][4]

Она также отделяет поиск формы от производственного оформления. Сначала конструктор решает, как устроена конкретная модель, и проверяет это решение. Затем на его основе создают лекала с информацией, нужной для дальнейшей работы.^[2][4]

Как получают модельную конструкцию

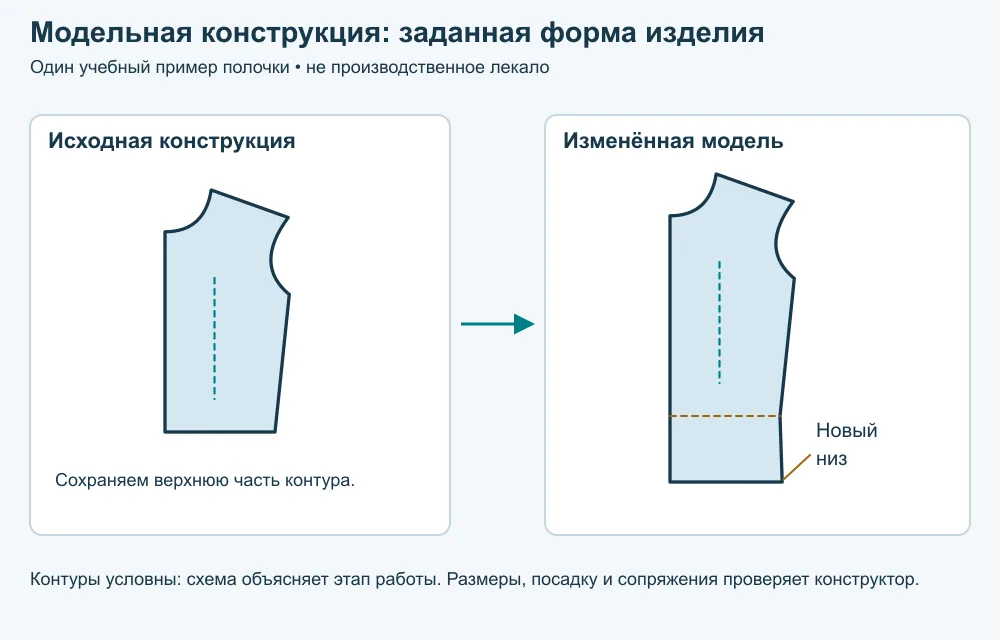

Сначала анализируют эскиз: определяют силуэт, членения, форму и положение деталей. Затем выбирают подходящую исходную конструкцию и преобразуют её контуры и внутренние линии. В зависимости от модели могут изменяться длина, объёмная форма, покрой, положение вытачек и рельефов — линий, с помощью которых плоским деталям придают объём, — и другие конструктивные элементы.^[2][5]

Единого набора преобразований для всех моделей нет. Он зависит от фасона, материала, фигуры и выбранной методики. Поэтому статья объясняет место и назначение МК, но не заменяет методику построения конкретного изделия.^[2][5][3]

Почему МК нужно проверять

Геометрия на чертеже должна дать задуманную объёмную форму и позволить соединить детали. Для этого проверяют их согласованность и соответствие эскизу, а при необходимости изготавливают макет или образец и уточняют конструкцию после примерки.^[2][6]

МК сама по себе не гарантирует хорошую посадку. Ошибка в исходных размерах, выборе основы или преобразовании может проявиться только при проверке на фигуре или макете. Лекала следует оформлять по уже уточнённой конструкции.^[2][6]

Бумажный чертёж и цифровая МК

Модельную конструкцию можно разрабатывать на бумаге или в САПР — системе автоматизированного проектирования. Носитель меняется, но смысл остаётся тем же: это геометрия деталей конкретной модели, которую нужно проверить до подготовки окончательных лекал.^[4]

Например, публичная карточка САПР ГЕТОН подтверждает инструменты моделирования и библиотеки базовых и модельных конструкций. Это конкретный цифровой способ хранить и преобразовывать такие объекты; он не меняет общего определения МК.^[9]

Название и документированная история

В профессиональном названии слово «модельная» указывает на связь с выбранной моделью, а «конструкция» — на устройство и геометрию её деталей. Отдельного надёжного исследования происхождения всего отраслевого сочетания найти не удалось, поэтому статья не приписывает ему автора или точную дату появления.^[2][3]

Том 3 ЕМКО СЭВ 1988 года содержит раздел «Исходная и модельная конструкция» мужского жилета. Это документирует употребление названия в профессиональной методике по крайней мере к 1988 году, но не доказывает, что термин возник именно тогда.^[7][8]

Однозначный устойчивый английский эквивалент по проверенным источникам не установлен. Похожие выражения в англоязычном patternmaking имеют другие границы стадий, поэтому буквальный перевод не выдан здесь за профессиональный термин.
