Объяснение для начинающих
Если совсем просто
Слово «линейка» здесь не означает обычную линейку для измерения. Это прямой путь для ножа через ширину ткани. Когда очередной слой уложен на нужную длину, нож проходит по направляющей и отрезает его от рулона. Отделённый слой остаётся на столе и входит в настил.
Из каких частей складывается работа устройства

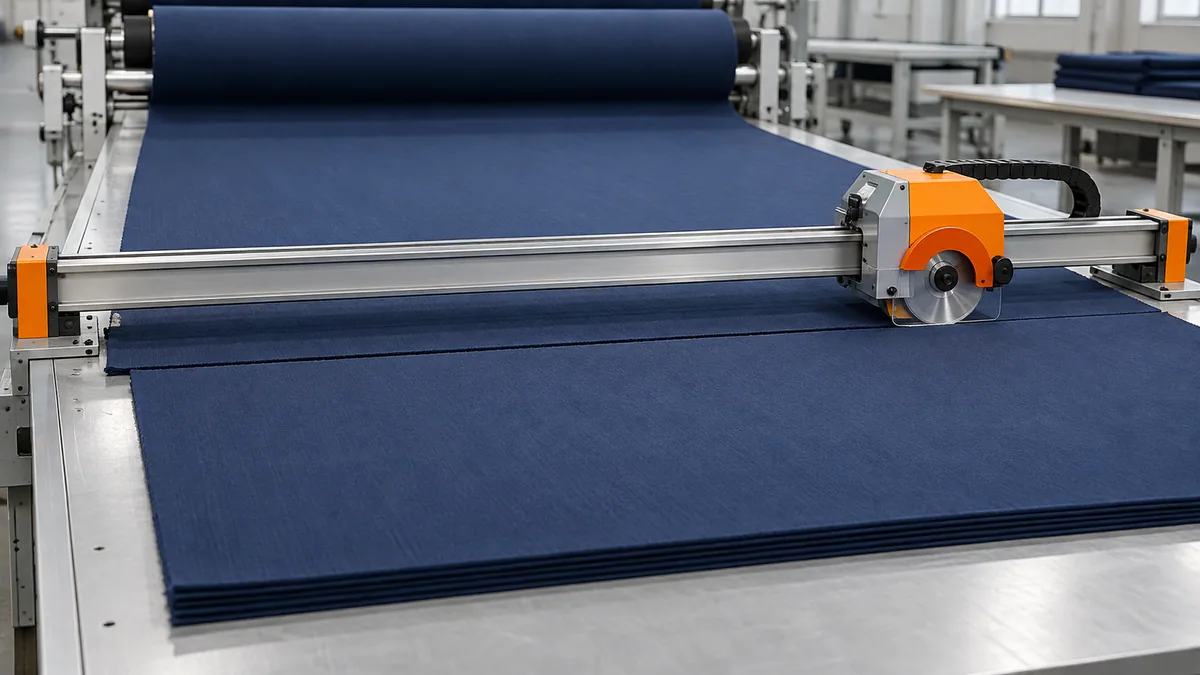

У отрезной линейки есть направляющая, установленная поперёк пути ткани, и движущаяся по ней режущая головка. Официальные карточки REXEL показывают головку с дисковым ножом: диск режет материал, а направляющая ограничивает путь головки прямой поперечной линией. Это объясняет название предмета, но не означает, что все линейки имеют одинаковый нож.[2][3]
Отдельная концевая прижимная линейка удерживает конец полотна на столе. На карточке ручного OT-1/R пневматическая прижимная планка прямо отмечена как отсутствующая, поэтому наличие прижима нельзя приписывать каждой отрезной линейке.[2]
Что означает ручное и автоматическое исполнение
Разница между исполнениями касается перемещения головки по направляющей. В ручном варианте, описанном производителем REXEL, человек включает режущий узел и ведёт его за рукоятку через ширину материала. Слово «ручной» не означает, что человек вращает нож рукой: речь о ведении головки.[2]
Другой вариант REXEL после команды START перемещает нож через материал и возвращает его. Здесь оператор запускает цикл, но не ведёт головку за рукоятку весь проход. Эти два примера не задают единой классификации всех концевых линеек и не говорят, что остальная работа по настиланию выполняется автоматически.[3][2]
Не путать устройство с операцией и раскроем деталей
Отрезание полотна в конце настила — действие: уложенную часть ткани отделяют поперечным резом от продолжающейся полосы. Концевая отрезная линейка — один из предметов оборудования, которым это действие выполняют. Название устройства само по себе не задаёт длину полотна, положение реза, параметры материала или число слоёв будущего настила.[2][3][1]
Передвижная дисковая раскройная машина тоже может иметь круглый нож, но её корпус человек ведёт по выбранной траектории на столе. У линейки режущая головка следует поперечной направляющей. Позднее собранный настил могут рассекать на части или выкраивать из него детали по контурам: это уже операции раскроя, а не отделение одного полотна от рулона.[1][2]
Где ставят отрезное устройство
Производитель REXEL описывает ручной отрезной узел как дополнительное оснащение раскройного стола или оборудования для просмотра и перемотки ткани. При настилании его ставят поперёк настилочного стола. Поэтому линейка решает одну конкретную задачу — поперечный рез полотна, — а не заменяет весь настилочный комплекс.[2][1]
Разбираем на ситуации
Очередной слой у конца стола
Условный учебный пример: материал из рулона уже уложен вдоль стола до намеченного конца полотна. Направляющая концевой линейки проходит поперёк материала. Режущая головка движется по ней от одной стороны ткани к другой и отделяет лежащий на столе слой от рулона. Если рядом установлена отдельная прижимная линейка, ею удерживают отрезанный конец. Затем можно укладывать следующий слой; контуры деталей здесь ещё не вырезают.[2][3]
С чем не следует путать
| Похожее понятие | В чём различие |
|---|---|
| Отрезание полотна в конце настила | Операция поперечного отделения уложенного слоя от рулона; линейка — оборудование для её выполнения. |
| Передвижная дисковая раскройная машина | Её корпус ведут по намеченной траектории на столе; головка линейки движется по собственной поперечной направляющей. |
| Прижимная линейка | Удерживает материал, но сама по себе не означает наличие режущей головки. |
Короткий конспект
Что запомнить
- Концевая отрезная линейка направляет нож поперёк полотна у конца настилочного стола.
- Она отделяет очередной уложенный слой от рулона, а не выкраивает детали одежды.
- Головку можно вести рукой либо приводом — это зависит от исполнения.
