Техническое описание модели одежды

Техническое описание модели одежды — производственный документ со сведениями о внешнем оформлении модели, особенностях её изготовления, материалах и их расходе, а также о составе деталей. Это пересказ термина 7 ГОСТ Р 55306-2012 «Технология швейного производства. Термины и определения». [1]

Проще говоря, рисунок помогает увидеть будущую вещь, а техническое описание связывает этот вид со сведениями, нужными для её изготовления. Оно не ограничивается абзацем о фасоне и не заменяется красивой фотографией.

Что находится в техническом описании

ГОСТ относит к содержанию технического описания художественное оформление образца модели, особенности изготовления, перечень и расход материалов и фурнитуры, спецификацию деталей и другие необходимые для производства сведения. [1] Например, для рубашки нужно знать не только выбранную ткань, но и фурнитуру — пуговицы и другие подобные элементы. Спецификация деталей — их перечень.

Эти сведения отвечают на разные вопросы:

Как должна выглядеть модель: каковы её силуэт, видимые детали и оформление?
Какие особенности изготовления нужно учесть?
Какие материалы выбраны и сколько их требуется?
Из каких деталей состоит изделие?

Не все ответы удобно передавать одинаково. В учебном примере Амурского государственного университета техническое описание объединяет зарисовку модели, текст и таблицы: отдельно оформлены сведения о деталях, материалах и измерениях. Это пример организации документа, а не один обязательный бланк для любой одежды. [2]

Почему рисунка недостаточно

Технический рисунок показывает устройство и внешний вид модели: положение конструктивных линий, видимых деталей и отделки. Он помогает специалистам одинаково понимать, как устроена модель. [3]

Но по изображению рубашки нельзя надёжно узнать расход ткани или полный перечень деталей. Даже видимая пуговица не сообщает всех требований к её подбору и закреплению. Эти сведения нельзя домысливать по картинке: их ищут в соответствующих частях документации. Поэтому технический рисунок и техническое описание — не два названия одного и того же. Рисунок может входить в описание, но не исчерпывает его. [1,2]

Пример: как прочитать сведения о рубашке

Условный учебный пример: модели присвоено обозначение У-01. На рисунке показана рубашка с воротником, передней застёжкой на пуговицы, длинными рукавами и манжетами — участками, оформляющими низ рукавов.

Сначала читатель сопоставляет изображение со словесным описанием: относятся ли они к одной модели, совпадают ли названные видимые признаки. Затем обращается к другим частям технического описания: где указаны материалы и расход, где перечислены детали, где объяснены особенности изготовления. Так изображение связывают с производственными сведениями, а не принимают его за полное задание. [1,2]

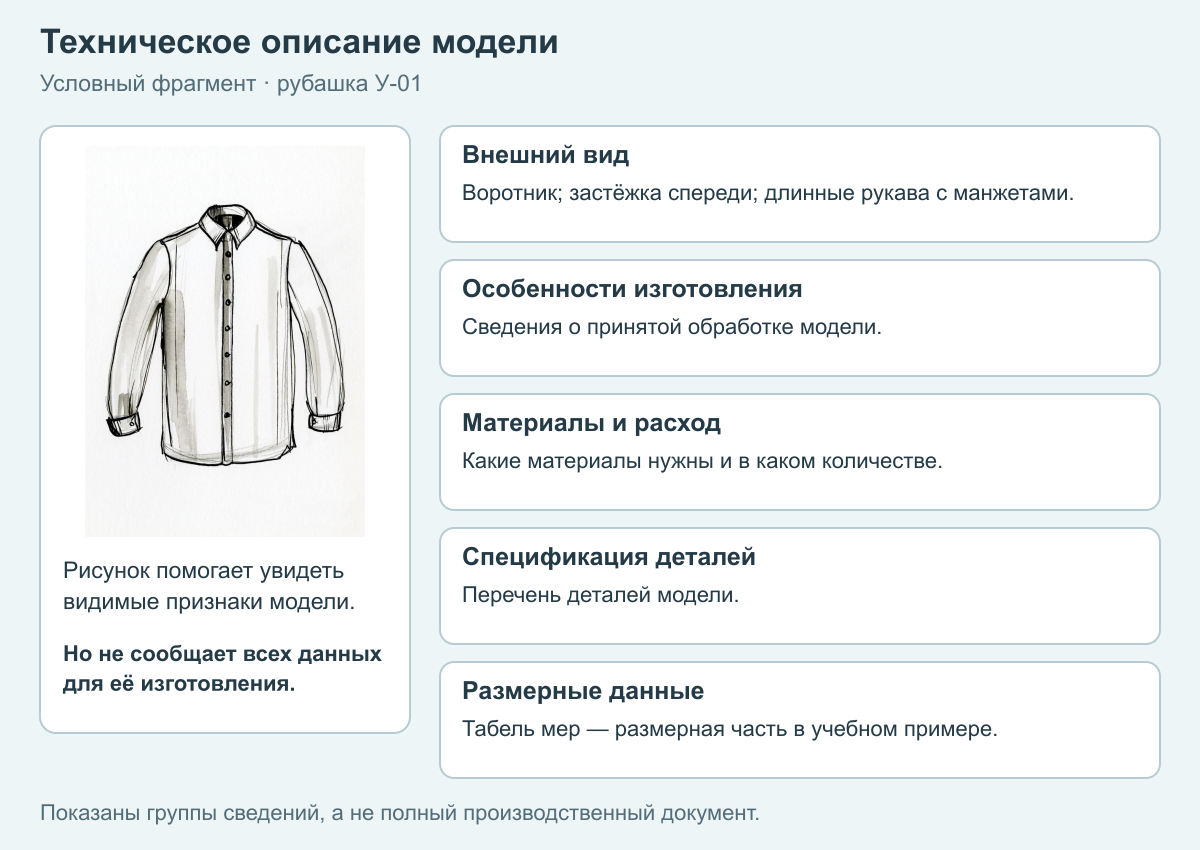

Условная рубашка У-01 и группы сведений о модели: внешний вид, изготовление, материалы и расход, перечень деталей и размерные данные.

Рисунок и описание внешнего вида — часть сведений о модели. Для изготовления нужны также данные о материалах, деталях и обработке. Показан условный фрагмент, не полный бланк технического описания.

Здесь намеренно нет расхода ткани, размеров или технологии швов: их нельзя получить из этого рисунка. Обозначение У-01 условное; изображение служит для чтения примера, а не для запуска модели в производство.

Чем отличаются соседние документы

Похожее понятие	На какой вопрос отвечает	Отличие от технического описания
Технический рисунок	Как устроена и выглядит модель?	Передаёт изображение; не заменяет сведения о расходе материалов, деталях и изготовлении.
Конфекционная карта	Какие материалы и фурнитура подобраны для модели?	Содержит их реальные образцы вместе с кратким описанием модели.
Табель мер	Какие измерения предусмотрены для этой модели?	В рассмотренном учебном документе это размерный раздел, а не всё техническое описание.
Образец-эталон	С какой готовой вещью сравнивают выпускаемые изделия по внешнему виду?	Это физическое изделие, а не лист или файл с производственными сведениями.

Образцы ткани и фурнитуры, по которым можно сверить выбранный набор, относятся к конфекционной карте. Перечень названий материалов в техническом описании и реальные образцы в карте выполняют разные задачи; одно не стоит автоматически принимать за другое. [1]

Табель мер имеет более узкое назначение. В лабораторном практикуме АмГУ таблица измерений готового изделия и лекал названа разделом технического описания модели. Из этого не следует, что любая размерная таблица уже является полным техническим описанием. [4]

И сама документация не становится образцом-эталоном: эталон — настоящая вещь для сравнения. Документ и изготовленный образец могут относиться к одной модели, оставаясь разными объектами. [1]

Что легко перепутать

Описание внешнего вида — не весь документ. Текст «рубашка с длинными рукавами» помогает распознать модель, но не сообщает расход материалов и состав деталей. Заголовок «Техническое описание» над таким абзацем сам по себе не восполняет недостающие сведения. [1,2]

Учебный образец — не универсальная форма. В вузовском пособии есть конкретные разделы и правила выполнения учебного задания. Их полезно изучать, но нельзя автоматически объявлять все поля и порядок заполнения обязательными для любого предприятия и любого изделия. ГОСТ Р 55306-2012 даёт определение понятия, а не готовый бланк. [1,2]

Рисунок и текст нужно читать совместно. Если в условном примере изображены манжеты, а словесное описание говорит об их отсутствии, сведения противоречат друг другу. По такой паре нельзя однозначно понять задуманный внешний вид. Пример показывает необходимость согласованного описания, а не устанавливает способ технологического контроля. [2,3]

Как название закреплено в документах

В ГОСТ Р 55306-2012 техническое описание выделено отдельным термином 7 — рядом с образцом-эталоном и конфекционной картой. Стандарт введён в действие 1 января 2014 года. Это документированное нормативное употребление названия, не дата появления самой практики. [1]

В учебном пособии АмГУ 2020 года составлению технического описания посвящён отдельный раздел, а в приложении приведён документ на конкретную модель жакета. Он наглядно показывает, что слово «описание» здесь не означает только сплошной текст: в документе сочетаются зарисовка, словесные сведения и таблицы. [2]

Что запомнить

Техническое описание относится к определённой модели и связывает её внешний вид с необходимыми производственными сведениями. Рисунок помогает увидеть модель, конфекционная карта — сверить материалы, табель мер — обратиться к размерным данным. Ни один из этих отдельных элементов не следует автоматически принимать за весь документ.

Источники

ГОСТ Р 55306-2012. Технология швейного производства. Термины и определения. Термины 6–8; сведения о введении. Определения пересказаны.
Н. Г. Москаленко, сост. Учебно-методическое пособие к курсовому проекту по дисциплине «Конструкторская и технологическая подготовка производства». АмГУ, 2020. § 2.7, с. 24–25; приложение А, с. 28–31.
Практикум по моделированию и конструированию одежды, под ред. В. Кузьмичева. ИВГПУ, 2014. Приложение 4, с. 554: назначение и виды технического рисунка.
Н. Г. Москаленко. Конструкторско-технологическая подготовка производства. Лабораторный практикум. АмГУ, 2022. С. 14–15: таблица измерений как раздел технического описания.

Иллюстрация

Рисунок рубашки: David Ring, Shirt, 2015, Europeana Fashion / MoMu. Wikimedia Commons, CC0 1.0. Равномерно уменьшен и включён в учебную схему.
