Технический рисунок одежды

Технический рисунок одежды — понятное изображение модели, которое передаёт её силуэт, пропорции, конструктивные линии, видимые детали и отделку. Он нужен, чтобы дизайнер, конструктор и технолог одинаково понимали, какую вещь разрабатывают. [1,2]

Если совсем просто

Представьте рубашку. На художественном эскизе можно показать настроение коллекции: вытянутую фигуру, движение, необычное освещение. Технический рисунок решает другой вопрос: где у этой модели воротник, как выглядит застёжка, какой длины рукава, что находится на спинке. Красивый образ превращается в ясные сведения об одежде. [1,2]

Это всё ещё изображение изделия, а не шаблоны его деталей для раскроя. По одному рисунку нельзя вырезать рукав нужного размера: для этого разрабатывают и проверяют лекала. [1,2]

Использование иллюстрации не означает одобрения Gerber-T авторами исходного материала.

Увеличить схему

Закрыть увеличенную схему

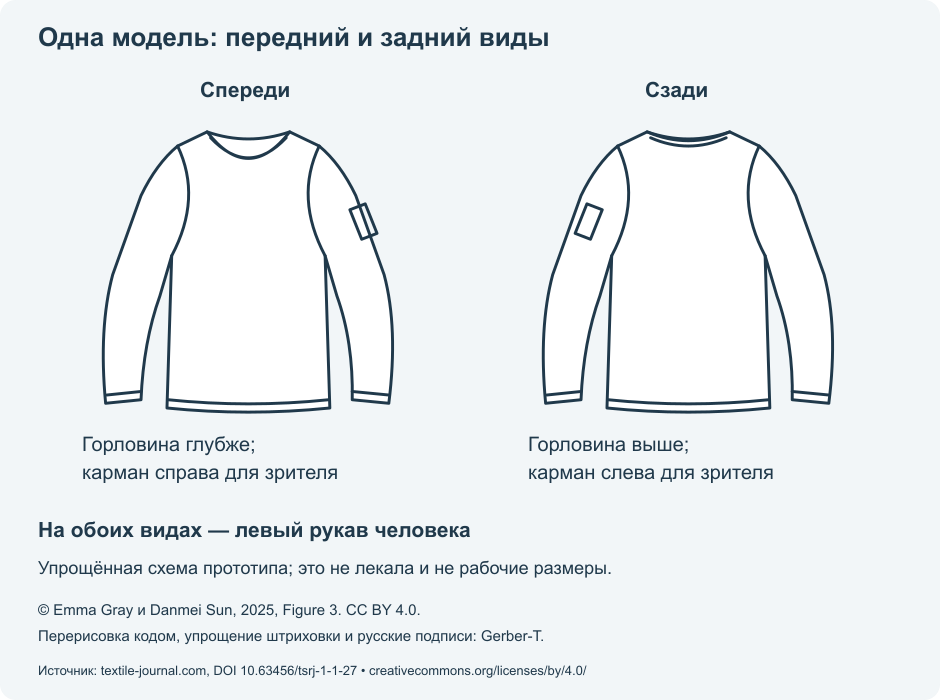

Схема: два вида одного исследовательского прототипа, не лекала и не рабочие размеры. © Emma Gray и Danmei Sun, 2025, рисунок 3 статьи о прототипе, CC BY 4.0. Изменения Gerber-T: кодовая учебная перерисовка, упрощение штриховки, русские подписи и компоновка. [4]

Что на нём показывают

Силуэт — общие внешние очертания вещи. Пропорции — соотношения её частей: например, длины рукавов и основной части рубашки. Конструктивные линии помогают увидеть деление модели на детали; отделка уточняет её оформление. На техническом рисунке эти сведения должны быть различимы, а не теряться за эффектной позой или декоративной подачей. [1,2]

Изображают именно выбранную модель. Если у неё есть карманы, застёжка или видимые отделочные строчки, их положение согласуют с замыслом изделия. Нельзя добавлять привычный карман просто потому, что «на рубашках он бывает», либо принимать любую внутреннюю линию за разрез. Назначение неоднозначной линии уточняют в документации. [1]

Зачем нужны несколько видов

Один передний вид не раскрывает спинку. В учебной работе предусматривают изображения спереди и сзади; при необходимости добавляют боковой вид и пояснения отдельных элементов. Набор изображений подбирают так, чтобы особенности модели не приходилось угадывать. [1]

Например, перед рубашки может хорошо объяснять застёжку, но не показывать расположение линии на спинке. Повторить передний контур и придумать внутренние линии сзади — не то же самое, что подготовить проверенный задний вид. Все виды должны описывать одну модель. [1,2]

Всегда ли его рисуют без фигуры

Нет. Вузовские пособия рассматривают и рисунок на фигуре или манекене, и изображение без фигуры. Вариант на фигуре помогает передать соотношение длин изделия и частей тела. Изображение без фигуры позволяет сосредоточиться на самой одежде. Наличие фигуры само по себе не превращает технический рисунок в художественный эскиз: важны назначение и точность передачи модели. [1,2]

Также нет основания считать все модели симметричными. Отражение половины симметричного шаблона — удобный учебный приём, но асимметричную застёжку или отделку нельзя «исправлять» ради зеркальной картинки. [2]

Рисунок, конструкция и техническое описание — не одно и то же

В проектировании швейного изделия технический рисунок связывает внешний замысел с дальнейшей разработкой модели. Но он не выполняет работу всех остальных документов. [1,2]

• Художественный эскиз прежде всего передаёт образ; в техническом рисунке важна однозначность сведений о модели.
• Конструкция одежды описывает устройство изделия и геометрию связанных деталей. Изображение целой рубашки не заменяет построение этих деталей.
• Лекало задаёт форму и размеры отдельной детали и необходимые рабочие обозначения. Контур рукава на рисунке целой вещи — не готовое лекало рукава.
• Техническое описание содержит сведения о модели. Рисунок может быть его частью, но изображение само по себе не сообщает полный состав материалов и порядок изготовления. [1,2]

Поэтому увеличить рисунок до «натуральной величины» недостаточно, чтобы получить комплект для раскроя. И нельзя надёжно определить расход ткани по величине изображения на странице.

Пример: что показывают два вида прототипа

В исследовании Emma Gray и Danmei Sun 2025 года рисунок 3 показывает длиннорукавное изделие с небольшим карманом на левом рукаве. Передний вид расположен слева, задний — справа. Спереди горловина глубже; сзади она выше. Карман заметен на обоих видах: справа для зрителя на переднем изображении и слева на заднем, то есть на одном и том же левом рукаве человека. [4]

Сначала сопоставляют общий силуэт и длину рукавов, затем смотрят, какие особенности раскрывает каждый вид. Здесь нельзя перепутать левую сторону изделия с левой стороной картинки. Также нельзя дорисовать воротник или застёжку: в этом примере они не показаны. [4]

Рисунок позволяет согласовать вид прототипа и положение кармана, но не содержит полного комплекта лекал или рабочих размеров. Он сам по себе не задаёт расход ткани, величину припусков и способ обработки каждого соединения. В статье рассматривается исследовательский образец; его изображение не подтверждает пригодность одежды для защиты человека. [4]

Как давно это используется

В патенте Joseph Melville «Design for a shirt», опубликованном 4 августа 1936 года, рисунок 1 назван передним видом, рисунок 2 — задним. Это документирует конкретное применение нескольких видов одежды, но не устанавливает появление русского термина «технический рисунок» или изобретение самого способа. [3]

Как учебное понятие технический рисунок подробно разобран в практикуме ИВГПУ 2014 года и пособии АмГУ 2020 года. Это проверенные датированные свидетельства употребления, а не даты рождения метода. Первое употребление термина по этим источникам не установлено. [1,2]

Что проверить перед передачей рисунка

Проверьте, узнаётся ли одна и та же модель на всех видах; видны ли нужные конструктивные и декоративные элементы; не пропала ли важная деталь на спинке; понятны ли пояснения. Если рисунок расходится с описанием модели, сначала устраняют расхождение, а не предлагают исполнителю выбрать подходящую версию. [1,2]

Отдельно проверяют наличие рабочих размеров и других документов, необходимых для следующего этапа. Сам факт аккуратного рисунка ещё не означает, что лекала готовы или модель проверена в образце.

Что запомнить

Технический рисунок объясняет, как выглядит и устроена модель. Его можно выполнять с фигурой или без неё; нужны виды и пояснения, раскрывающие особенности именно этой вещи. Он помогает согласовать замысел, но не заменяет лекала, размеры и остальные сведения для изготовления.

Источники

1. Практикум по моделированию и конструированию одежды. Под ред. В. Е. Кузьмичева. ИВГПУ, 2014. Приложение 4, с. 554–556.

2. Информационные технологии обработки графической информации. Е. И. Помазкова. АмГУ, 2020. С. 17, 41–45: назначение технического рисунка и учебная работа с несколькими видами.

3. USD100737S — Design for a shirt. Joseph Melville; United States Patent Office, 1936. Чертёж и описание переднего и заднего видов рубашки.

4. Integrating Wearable Sensor Networks into Firefighter Uniforms: Design, Development and Evaluation of a Smart E-Textile System. Emma Gray, Danmei Sun. Textile Science & Research Journal, 1(1), 2025, с. 90–96. Рисунок 3, с. 94; CC BY 4.0.
