Объяснение для начинающих
Если совсем просто
Для модели брюк уже есть лекала одного размера и роста. Чтобы шить ту же модель в других вариантах, нельзя просто растянуть изображения или удлинить брючины снизу. Нужно получить согласованный набор деталей: проверить участки талии, бёдер, колена и низа и края передней и задней половинок, которые будут сшиваться.
Сверху — задняя половинка. Снизу — передняя половинка.

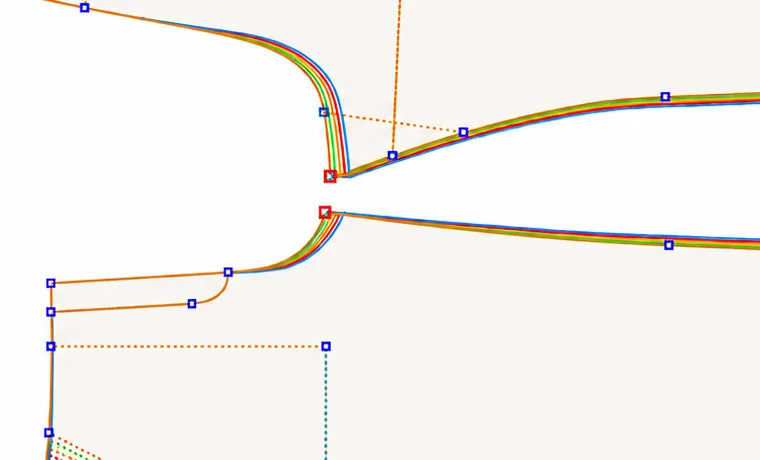

Рассмотреть левую часть обеих половинок крупнее
Это увеличение того же рисунка, а не отдельные лекала или результат проверки швов.
Какие детали меняют
В распространённой конструкции брюк основными деталями служат передняя и задняя половинки. Лекало задаёт форму и размеры детали, которую будут выкраивать из материала. Градируют не одну половинку, а комплект одной модели: для каждого требуемого размера и роста получают соответствующие контуры обеих частей. Если модель имеет отдельные пояс, карманы и другие детали, их также нужно согласовать с полученным комплектом; способ зависит от конструкции модели.[1][2]
Для построения берут исходные лекала, сведения о требуемых фигурах и правила изменения участков конструкции. Правило говорит, куда и насколько должна переместиться определённая точка лекала при переходе к другому размеру или росту. По изменённым точкам проводят новый контур, сохраняя задуманную форму модели. Это не масштабирование всего чертежа одним коэффициентом.[1]

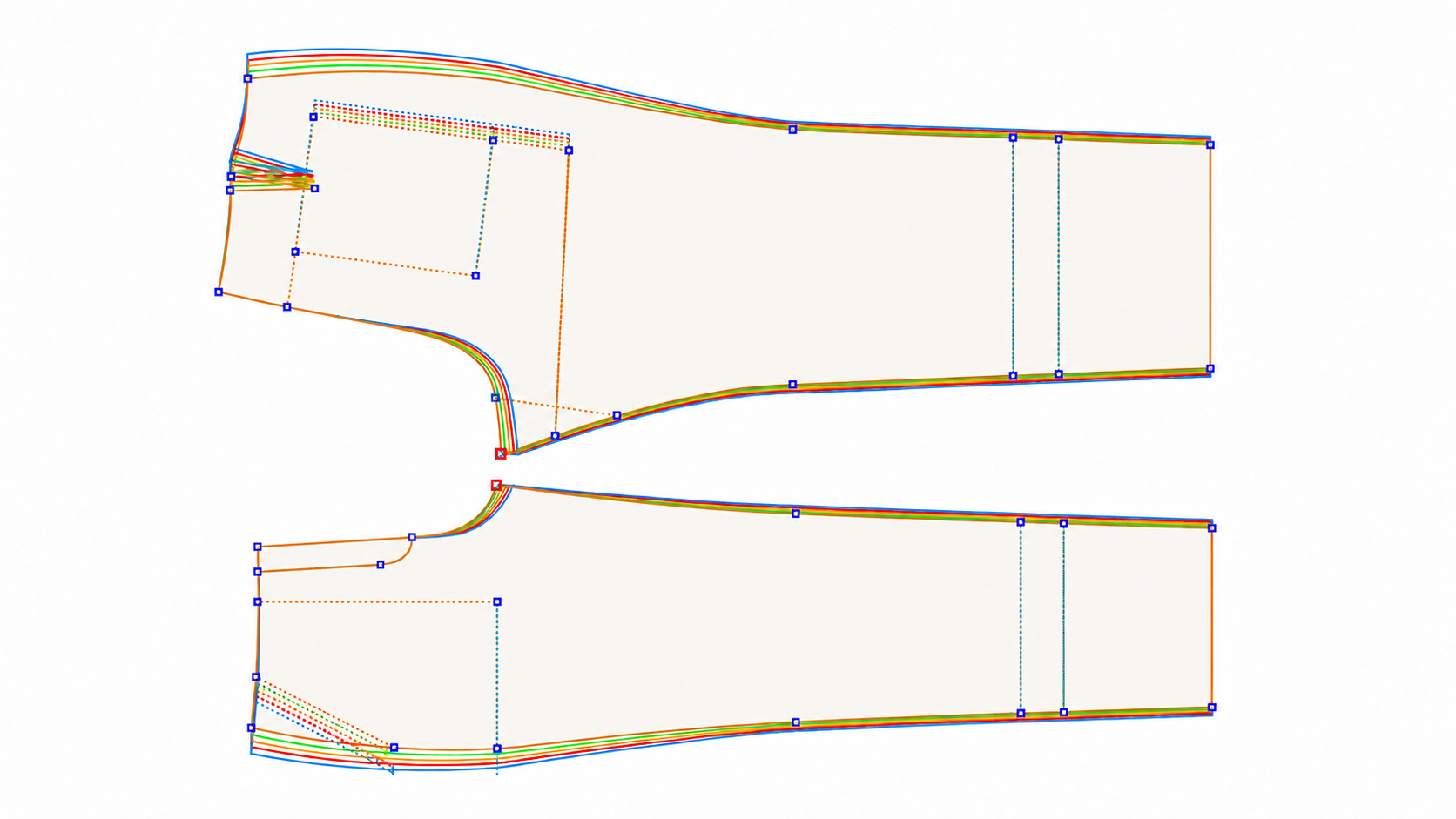

На рисунке верхняя деталь — задняя половинка брюк, нижняя — передняя. Цветные линии показывают наложенные контуры обеих деталей. Разница заметна вдоль длинных срезов и на криволинейных участках слева. Увеличение показывает левую часть тех же деталей, а не дополнительные лекала. Цвета не обозначают конкретные размеры или росты; рисунок не даёт универсальных приращений и сам по себе не подтверждает качество соединяемых срезов. Это пример из видеоурока по градации брюк в САПР ГЕТОН.
Что меняется по размеру и по росту
При переходе к другому размеру рост сохраняют. Меняются прежде всего участки, отвечающие за ширину брюк, но некоторые участки могут измениться и по длине: методические указания ИГТА различают поперечные и продольные изменения при градации по размерам. При переходе к другому росту размер сохраняют; изменения происходят преимущественно вдоль деталей. Это не означает, что у любых брюк все поперечные размеры обязаны остаться буквально неизменными.[1]
У брюк есть свои контрольные места. ИГТА перечисляет длину по боковому шву, ширину на уровне талии и бёдер; дополнительно для брюк — ширину на уровне колена и низа. ГОСТ 4103-82 описывает методы измерения готовых швейных изделий, включая брюки. Он помогает понять, что измеряют, но не подменяет правила расчёта перемещений точек при градации лекал.[1][2]
Как проверяют результат
После построения мало посмотреть, что новые контуры стали шире или длиннее. Конструктор сверяет предусмотренные моделью измерения и проверяет соединяемые края деталей: их длины между контрольными метками (например, насечками) и то, как они сходятся в местах стыка. Для брюк это особенно наглядно на боковых участках — снаружи ноги — и шаговых, с её внутренней стороны. Не следует требовать равенства всех длин без разбора: если при соединении задана небольшая разница длин (технологическая посадка одного участка), её учитывают и в новых вариантах.[1]
Если при проверке детали перестали согласовываться, уточняют перемещения соответствующих точек и снова проверяют полученный размерно-ростовой вариант. Так сохраняют не только нужные измерения, но и форму той же модели.[1]
История применения
В изданном в Москве в 1989 году четвёртом томе Единой методики конструирования одежды СЭВ уже рассматривалась градация деталей мужской и женской одежды как самостоятельная часть конструкторской работы. В методических указаниях Ивановской государственной текстильной академии 2010 года построение и проверка градационного чертежа брюк выделены в отдельные учебные задания. Эти документы показывают развитие и преподавание метода; их даты не означают, что тогда впервые начали градировать брюки.[3][1]
Разбираем на ситуации
Условный учебный пример: размер и рост
Есть лекала брюк размера 44 для роста 170 см. Модели нужны варианты 46/170 и 44/176. Для 46/170 конструктор меняет размер при прежнем росте и проверяет ширины и соединение передней и задней половинок. Для 44/176 он меняет рост при прежнем размере и проверяет длины и положение важных участков, а не просто опускает линию низа. В итоге получаются два новых комплекта лекал той же модели. Числа здесь только учебные обозначения вариантов; они не задают величин приращений для конкретных брюк.[1]
С чем не следует путать
| Похожее понятие | В чём различие |
|---|---|
| Градация лекал | Общий процесс для одежды разных видов; здесь рассмотрено его применение именно к комплекту брюк и характерным контрольным местам. |
| Градация лекал по размерам | Переход к другому размеру при сохранении роста. В статье о брюках этот переход рассмотрен вместе с изменением роста и контролем передней и задней половинок. |
| Градация лекал по ростам | Переход к другому росту при сохранении размера. Здесь рассматривается согласование всего комплекта лекал брюк, а не только одна ростовая линия. |
| Индивидуальная подгонка | Исправление лекала или изделия под конкретного человека, а не подготовка заранее намеченной серии типовых вариантов одной модели. |
Короткий конспект
Что запомнить
- Градация лекал брюк даёт комплект одной модели для новых размеров и ростов.
- Переднюю и заднюю половинки изменяют согласованно, затем проверяют измерения и соединяемые края.
- Универсальной прибавки на один размер или рост для любых брюк нет.
Источники и литература
- Н. И. Ахмедулова, А. В. Гниденко. Основы процесса градации лекалИвановская государственная текстильная академия, 2010 · Университетские методические указания
- ГОСТ 4103-82. Изделия швейные. Методы контроля качестваРосстандарт, действующий межгосударственный стандарт · Стандарт
- Единая методика конструирования одежды СЭВ. Т. 4: Градация деталей женской и мужской одеждыЦНИИТЭИлегпром, Москва, 1989; библиографическая запись НЭБ · Справочный источник
