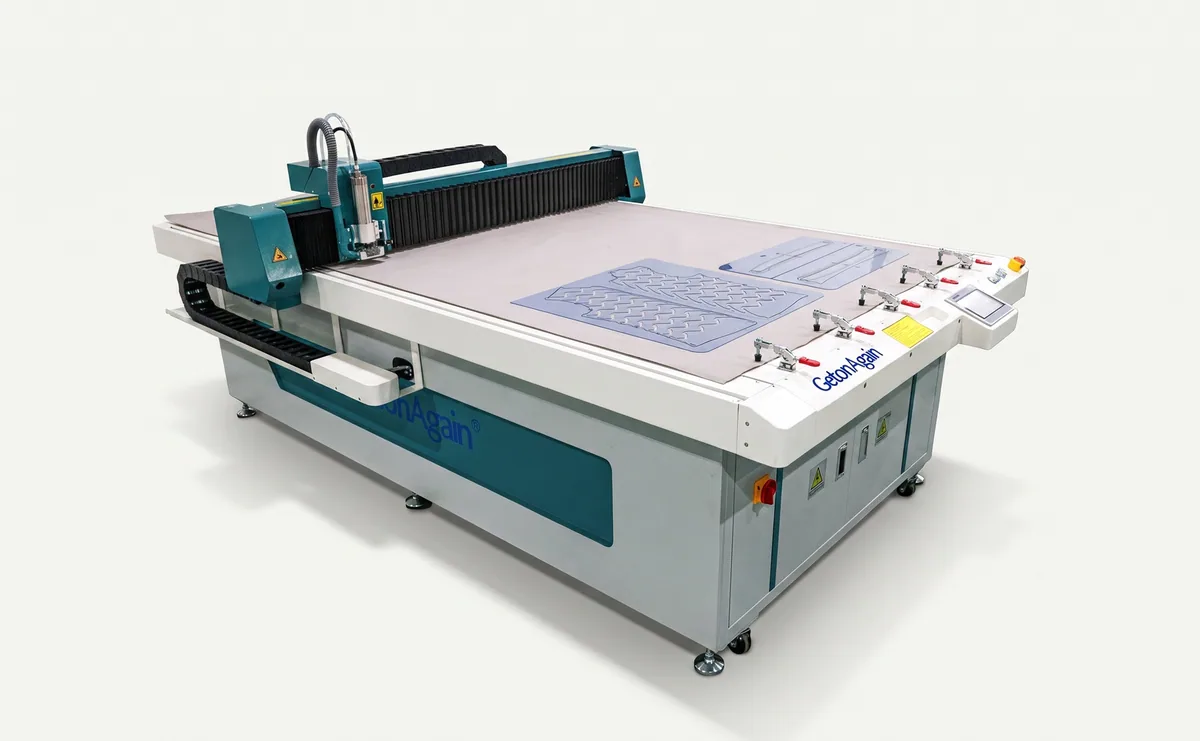

GetonAgain TC: шаблонная оснастка под производственную операцию
Шаблонная оснастка должна соответствовать не только форме детали, но и операции, для которой её изготавливают. В ней могут понадобиться пазы и обозначения, а материал должен сохранять нужные свойства при работе. GetonAgain TC предназначен для изготовления такой оснастки из неметаллических листов.
Производитель указывает применение при разработке шаблонов для деталей одежды и оснастки для гибких материалов автомобильного интерьера. Станок обрабатывает лист, из которого будет сделан шаблон; это другая задача, чем печать бумажной раскладки или непосредственный раскрой ткани.
Материал выбирают вместе с операцией
В перечень материалов входят ПВХ, акрил и эпоксидные плиты. Для ПВХ-шаблонов заявлена толщина до 10 мм; допустимая толщина других материалов зависит от их свойств. Этот предел нельзя автоматически переносить на акрил, эпоксидную плиту или любой другой неметаллический лист.
При подборе важно описать не только внешний контур шаблона, но и пазы, маркировку и требования к кромке. Эти данные определяют выбор материала и инструмента. Проверка на характерном образце нужна именно для оценки готовой оснастки, а не только возможности прорезать лист.
Фрезеровка, пазы и обозначения
В качестве стандартного инструмента производитель указывает концевые твердосплавные фрезы диаметром 1–6 мм. Система позволяет переключаться между выборкой пазов и маркировкой. Для обозначений предусмотрен выбор маркировочного инструмента: резец для надписей либо маркер.
Система автоматически сохраняет глубину резания. Этот параметр настраивают с учётом материала и операции: при изготовлении шаблона обработка контура и выборка паза могут требовать разных установок глубины. Размеры и назначение элементов оснастки определяют по чертежу.
Лист удерживается вакуумом
Вакуумная фиксация удерживает заготовку на рабочей поверхности во время обработки. Доступны зоны 1300 × 1000, 1500 × 1200 и 2400 × 1200 мм. Размер выбирают по формату шаблонов и листового материала, чтобы полезное поле соответствовало реальной работе участка.
Внешние размеры машины для этих вариантов — 2200 × 1900 × 1350, 2400 × 1900 × 1350 и 3300 × 1900 × 1350 мм. Длинное исполнение подходит для оснастки, которой требуется поле до 2400 мм; для его размещения учитывают также подход к столу и обращение с листовыми заготовками.
Удаление пыли и охлаждение — разные системы
При фрезеровке необходимо учитывать продукты обработки и тепловую нагрузку на инструмент. GetonAgain TC оснащён устройством пылеудаления с сильфонным кожухом и пылесосом, а для режущей головки предусмотрено циркуляционное водяное охлаждение. Пылеудаление собирает пыль в зоне обработки, охлаждение поддерживает работу головки; вакуумная фиксация листа выполняет отдельную задачу.
Собственная система управления производителя работает с сервоприводом. Задания передаются через USB или локальную сеть. Заявлены скорость резания до 800 мм/с и точность обработки не более 0,5 мм; производственный режим и требования к готовому шаблону согласуют для конкретного материала и инструмента.
