Gerber XLd: от бумажного лекала к рабочей детали в САПР
Бумажное лекало может содержать уже проверенную форму изделия, расположение надсечек и внутреннюю разметку. При переходе на цифровую подготовку производства важно перенести эту информацию, а не только получить изображение детали. Gerber XLd решает задачу контактного ввода: оператор размещает лекало на столе и с помощью курсора передаёт его геометрию в AccuMark или CutWorks.
Контур вводится вместе с назначением точек
Рабочее место состоит из стола дигитайзера с меню и 16-кнопочного курсора. Оператор последовательно задаёт точки по периметру и внутри детали, выбирая соответствующие команды. В отличие от ввода по фотографии, здесь сам специалист определяет, какую геометрию и разметку необходимо перенести.
Вместе с внешним контуром можно ввести внутренние точки, места отверстий, идентификатор детали, типы и положение надсечек. Поэтому результатом становится не плоская картинка архива, а деталь с данными, которые нужны конструктору и раскладчику. Особенно полезен такой подход, когда на исходном шаблоне много разметки и специалисту необходимо осознанно выбрать нужные элементы.
Большое лекало не обязательно помещать на стол целиком
Если деталь крупнее доступной области ввода, GERBERdigitizer позволяет оцифровать её по частям и объединить фрагменты в САПР. Это важно учитывать при выборе рабочего места: размер исходного лекала и размеры стола — разные ограничения, а возможность составного ввода расширяет круг подходящих задач.
Предусмотрен и ввод деталей непосредственно из раскладки. При работе с симметричной формой можно использовать зеркальное построение относительно горизонтальной линии, а при создании новой детали — правила уже существующей. Эти приёмы помогают использовать накопленные данные, когда бумажный архив переводится в цифровой постепенно.
После ввода работа продолжается в конструкторской системе
Данные сохраняются в САПР и доступны для изменения формы и подготовки раскладки. Между вводом и запуском в производство остаётся содержательная работа конструктора: сопоставить цифровой контур с оригиналом, проверить внутренние обозначения и убедиться, что деталь названа и сохранена правильно. XLd обеспечивает перенос данных, но не заменяет проверку конструкции изделия.
Для покупателя поэтому важен не только сам стол. Следует проверить весь путь на характерном лекале: как оператор вводит сложный участок контура, что происходит с надсечками и как деталь открывается в используемой версии AccuMark или CutWorks. Именно такой пример показывает, насколько рабочее место подходит для вашего архива.
Исполнение стола и подключение выбирают вместе

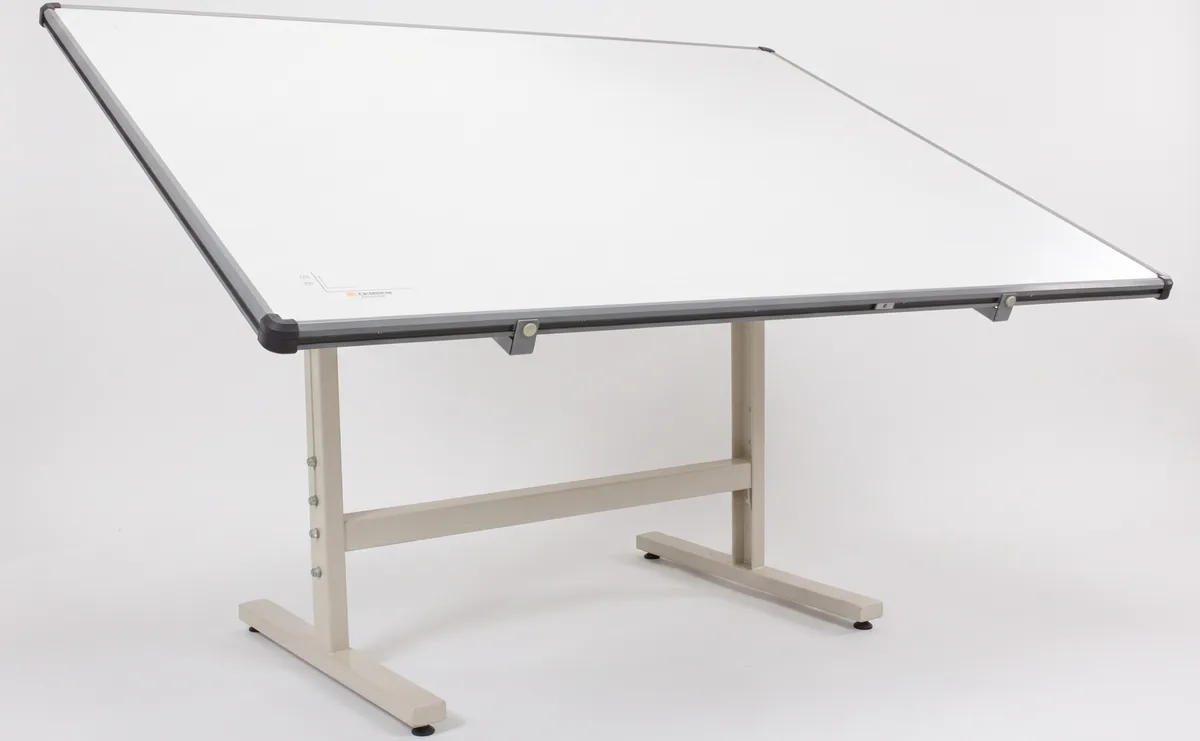

Описанное исполнение XLd-A00 оснащено проводным курсором с держателем и основанием с ручной регулировкой. Рабочее положение стола можно приспособить к оператору. Подключение выполняется через RS-232; для этой комплектации предусмотрен 9-контактный последовательный порт компьютера.
Параметры XLd-A00 не следует автоматически распространять на другие исполнения и ранее установленные дигитайзеры. При подборе нового рабочего места или замене оборудования нужно согласовать модификацию, подключение и версию САПР. Это позволяет обсуждать готовый способ ввода лекал, а не совместимость отдельных устройств после их покупки.
