Настилочные столы Gerber: выбрать способ передачи материала
Готовый настил нужно сохранить ровным не только во время укладки, но и при передаче к раскройному комплексу. Настилочные столы Gerber I-Table и C-Table решают эту задачу разными способами. I-Table предоставляет статичную рабочую поверхность, в том числе с воздушной подушкой для перемещения настила. C-Table перемещает материал приводной лентой и может согласовывать подачу с совместимым раскройным конвейером.
Поэтому стол выбирают по всей последовательности работы: где загружают рулон, на какой длине формируют настил, как освобождают настилочную машину и куда передают материал. Подходящая ширина столешницы — необходимое, но не единственное условие такой линии.
I-Table: ровная поверхность и помощь при перемещении
I-Table подходит для ручного и автоматического настилания. Его поверхность имеет ламинированное покрытие толщиной 1 мм на основании из древесностружечной плиты толщиной 27 мм. Стыковочные элементы соединяют секции в ровную рабочую поверхность, чтобы уменьшить вероятность зацепов материала на переходах.
В исполнении с поддувом встроенные воздушные короба распределяют воздух под настилом. Воздушная подушка облегчает его перемещение по столу, но сама по себе не является приводной подачей. Такое решение подходит для процесса, в котором оператор перемещает настил, а стол помогает снизить сопротивление его движению.
I-Table также выпускается без поддува. Выбор делают при комплектации: сплошная столешница варианта без воздуха не равна столу с подготовленной системой поддува и временно выключенными воздуходувками. Если воздушная подушка нужна, в состав решения включают подходящие секции, воздухораспределение и отдельно подбираемые воздуходувки.
Высота и стыки важны по всей длине
Регулируемые опоры I-Table позволяют устанавливать высоту от 75 до 95 см и выравнивать секции. Это помогает согласовать рабочую поверхность с оператором и соседним оборудованием. Направляющие для настилочной машины и её операторской площадки предусмотрены с двух сторон, а размещение питания выбирают по схеме участка.
Для работы с настилочной машиной полезная ширина материала меньше полной ширины стола. Например, I-Table шириной 200 см соответствует материалу до 180 см. Это различие нужно сохранить и при выборе машины, и при планировании проходов: размер столешницы нельзя подставлять вместо рабочей ширины материала.
C-Table: настил движется вместе с лентой

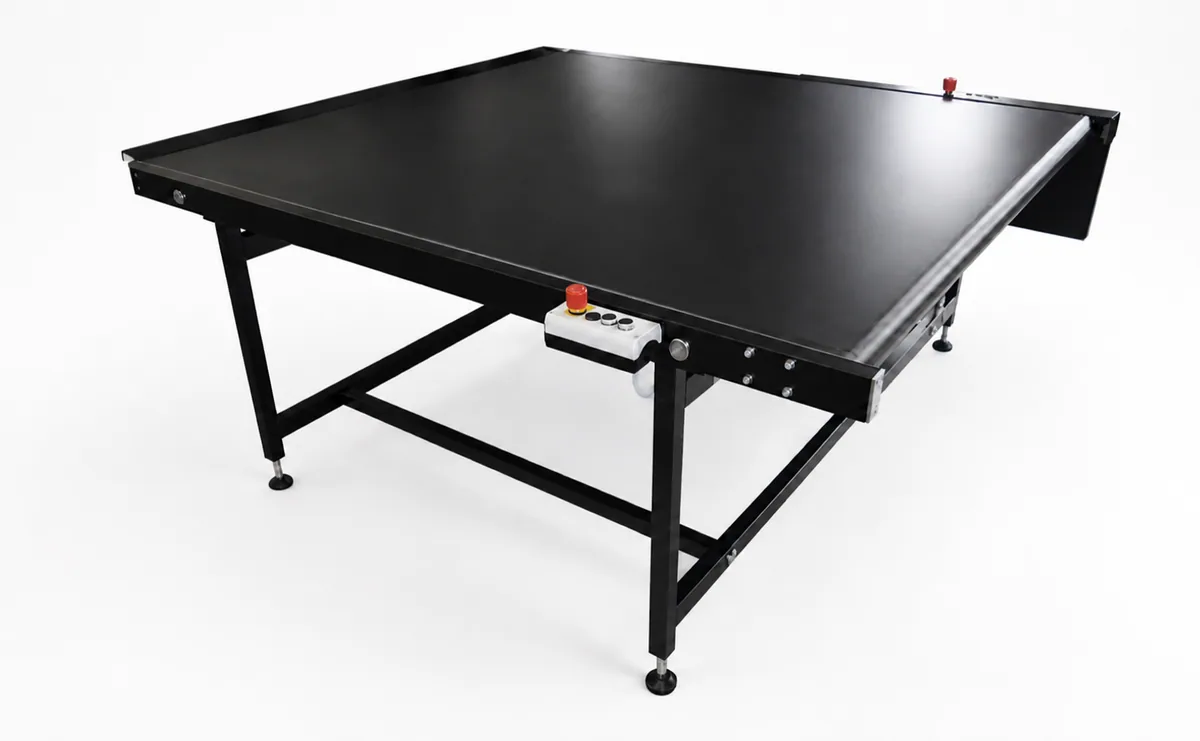

C-Table оснащён конвейерной поверхностью из ПВХ-ткани. Привод перемещает настил по столу, а отдельные моторизованные секции позволяют организовать движение длинного материала. В подходящей конфигурации конвейер стола получает сигнал подачи от раскройного комплекса и работает с ним согласованно.
Эта схема особенно полезна при перемещении объёмных или тяжёлых настилов: материал опирается на движущуюся поверхность, а оператор управляет передачей. Для C-Table заявлена распределённая нагрузка настила до 30 кг/м². Она не равна массе настилочной машины и не должна суммироваться с её допустимой нагрузкой как одно число.
Линия может состоять из одного, двух или трёх конвейерных столов. Для каждого выбирают длину 4,5, 6, 7,5 или 9 м. Возможность синхронного и раздельного управления секциями помогает согласовать подготовку материала с подачей на раскрой, но конкретную схему управления определяют при проектировании линии.
Для машины нужна парковочная секция
У загрузочного конца C-Table необходим статичный участок длиной 150 см, на котором настилочная машина паркуется и загружается. В подходящем исполнении эту функцию может выполнять трансферный стол. Его нельзя считать автоматически включённым только потому, что он изображён рядом с конвейером.
Подключение C-Table связывает также аварийный останов стола и раскройного комплекса. Описанная система не поддерживает поперечное перемещение самого раскройного комплекса между линиями. Механическую стыковку, высоту и интерфейс проверяют для конкретных машин, а не только по названию Gerber.
Состав линии определяется операциями
I-Table с поддувом стоит рассматривать, когда нужна секционная рабочая поверхность и облегчение перемещения настила вручную. C-Table — когда материал должен подаваться приводным конвейером, согласованным с раскройной машиной. Ни один из этих вариантов не заменяет настилочную машину или раскройный комплекс; стол связывает их рабочие операции.
Для подбора достаточно начать с материала, требуемой длины настила и уже имеющегося оборудования. Затем можно согласовать ширину, количество секций, загрузочное место и передачу материала. Такая последовательность помогает получить работающую компоновку, а не просто набор столов подходящих размеров.
