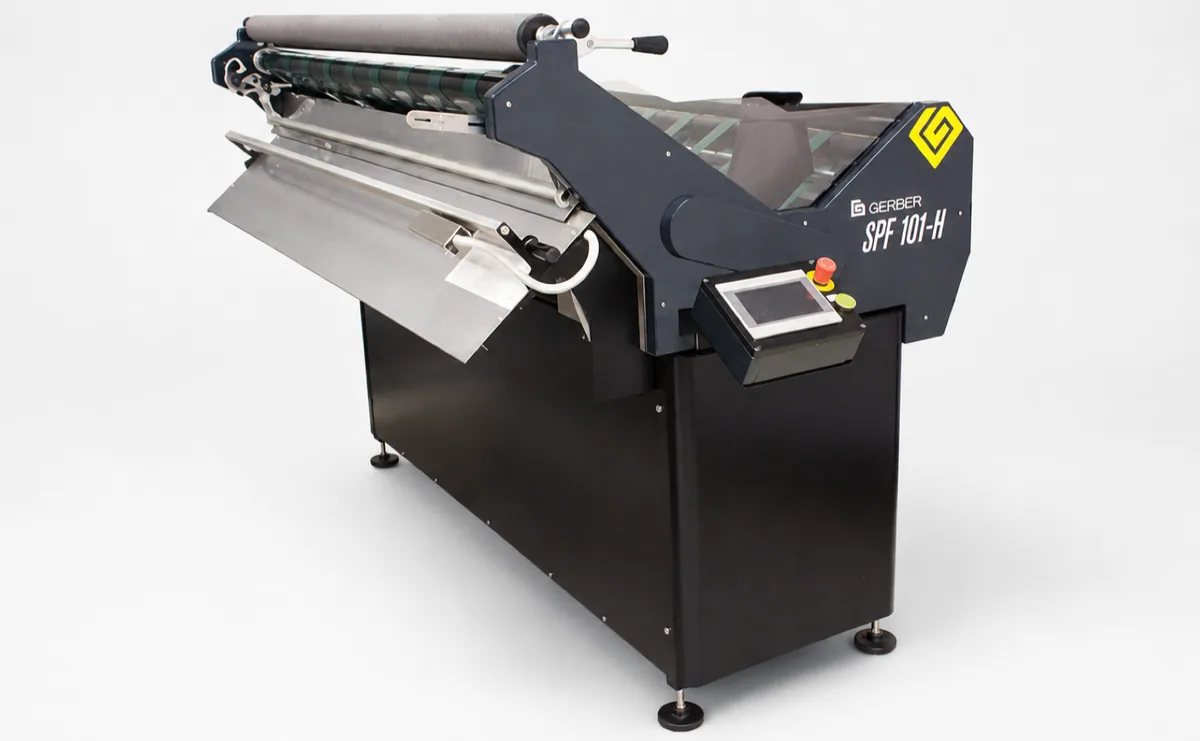

Gerber SPF101-H: согласовать путь материала с раскройным столом
При подаче эластичного или склонного к образованию складок материала важен весь путь от рулона до раскройной поверхности. Gerber SPF101-H позволяет настроить высоту подачи под рабочий уровень конвейерного комплекса. Податчик разматывает одно полотно, контролирует кромку и согласует скорость с потребностью оборудования в материале.
Высокое исполнение отличается от низкопрофильного SPF-100 прежде всего организацией выхода полотна. Оно полезно там, где материалу нужен подход к раскройному столу на согласованной высоте. Это выбор схемы подачи под конкретную ткань и машину, а не универсальное преимущество одного податчика над другим.
Высота меняет траекторию полотна
SPF101-H устанавливают непосредственно перед раскройным комплексом. Регулирование высоты позволяет согласовать уровень подачи с высотой его рабочей поверхности и уменьшить нежелательное натяжение и складки на переходе. На растяжимом материале важно не заставлять конвейер вытягивать полотно из неудобного положения рулона.
Податчик допускает работу с компенсирующей планкой Dancer Bar или без неё. Планка участвует в регулировании количества разматываемого материала по потребности раскройного оборудования. Режим выбирают под поведение полотна: наличие этого узла не отменяет настройки подачи и проверки материала в работе.
Скорость разматывания и положение кромки
Привод опоры подаёт материал в темпе совместимого раскройного комплекса. Оператор также может корректировать подачу с панели управления. Такой контроль нужен, чтобы на переходе к конвейеру не возникало недостатка полотна или его избытка со складками.
Инфракрасная система контролирует положение одного края во время разматывания. Привод выравнивания смещает опору рулона, поддерживая нужное положение полотна. За счёт этого подача согласуется не только по скорости, но и по боковому положению материала. Совмещение рисунка, распознавание дефектов и контурный раскрой относятся к другим системам.
Рулон выбирают по ширине, массе и диаметру
Для SPF101-H предусмотрены пять исполнений по ширине материала: 160, 180, 200, 220 и 250 см. Максимальная масса рулона составляет 100 кг, диаметр — 80 см. Эти пределы проверяют одновременно: широкое исполнение не означает увеличенной грузоподъёмности.
Опора наклоняется для загрузки и выгрузки, а ремни и ролики используются для разматывания и перемотки. Сенсорный экран и органы управления могут располагаться слева или справа. Выбор рабочей стороны помогает согласовать доступ оператора с существующим расположением раскройной линии.
Одна линия требует согласованного управления
У SPF101-H предусмотрены интерфейсы для совместимых конвейерных систем Gerber, включая Paragon и Z1. Они согласуют подачу и аварийную остановку. Перед поставкой проверяют точную модификацию раскройного комплекса, а не ограничиваются совпадением ширины полотна.
SPF101-H остаётся податчиком одного слоя даже при подключении к многослойной машине. Он не укладывает многослойный настил и не меняет технологию резания. Его задача — подготовить ровную подачу непрерывного полотна, из которого раскройный комплекс получает детали по своему заданию.
Что проверить на вашем материале
При подборе стоит посмотреть, как ткань проходит от опоры к рабочему столу при пуске, установившейся подаче и остановке. Важны отсутствие нежелательного вытягивания, положение кромки и складки на переходе. Такая проверка позволяет выбрать высоту и режим подачи по реальному материалу, а затем согласовать необходимые интерфейсы и оснащение.
