Gerber AccuScan: бумажная коллекция становится цифровой
Когда готовые лекала уже существуют на бумаге или картоне, их не обязательно обводить курсором по одной точке. Gerber AccuScan получает геометрию по фотографии или скану и преобразует её в цифровые детали. На одном изображении могут находиться несколько лекал — удобно, когда нужно перенести в AccuMark набор деталей модели, а не отдельный контур.
Снимок содержит больше, чем внешний силуэт
AccuScan распознаёт периметр детали, надсечки, долевую, внутренние линии и отверстия. Это позволяет переносить вместе с формой ту разметку, по которой конструктор и технолог работают дальше. В качестве оригиналов подходят бумажные и картонные лекала, шаблоны из пластика и распечатанные изображения лекал.
Автоматическое распознавание требует подготовленного оригинала. Лекала расправляют, обеспечивают различимый контур и задают параметры распознаваемых надсечек и отверстий. Складка, тень или лишняя линия на бумаге может повлиять на изображение, поэтому аккуратная съёмка здесь является частью процесса, а не второстепенной формальностью.
Как программа восстанавливает масштаб фотографии

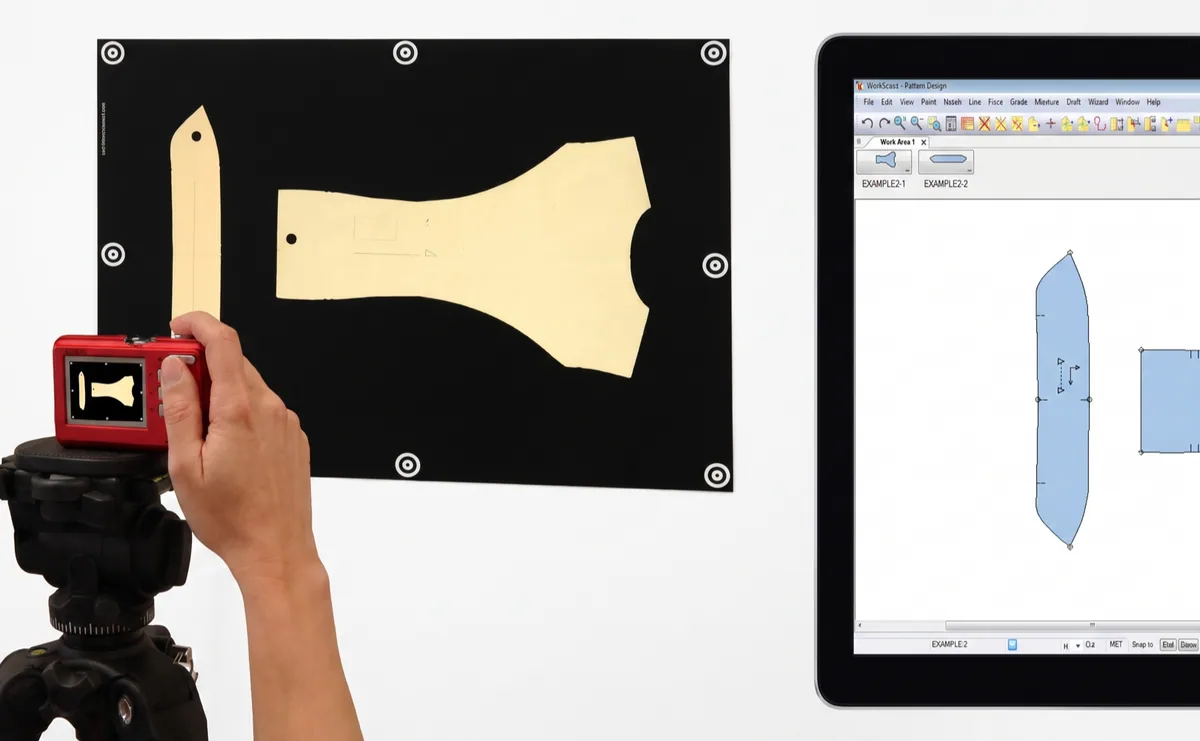

При работе с камерой лекала размещают на специальном коврике с мишенями. Эти ориентиры позволяют AccuScan определить масштаб и перспективу снимка. Коврик можно расположить на столе или закрепить на стене — рабочее место подбирается под доступное пространство и удобство размещения деталей.
Цвет фона выбирают по оригиналам: чёрный коврик рекомендован для светлых лекал и бумажных распечаток, белый — для тёмных вырезанных деталей. Для съёмки производитель рекомендует штатив и качественную цифровую камеру. Устойчивое положение камеры и подходящее освещение помогают получить чёткое изображение для последующей обработки.
Если предприятие уже использует сканер, можно построить процесс на сканировании: AccuScan принимает изображения от широкоформатных и настольных устройств. Такой выбор меняет способ получения исходного изображения, но конечная задача остаётся той же — подготовить редактируемую геометрию лекала.
Проверить результат до передачи в раскладку
Полученное изображение открывается для предварительного просмотра. В программе можно скорректировать контраст, убрать ненужные фрагменты и оценить распознавание. После преобразования детали сохраняются в AccuMark и могут обрабатываться как другие лекала в системе.
На рабочем месте с лицензией AccuScan исходный снимок можно использовать как фон в Pattern Design и сопоставить с полученным контуром. Для конструктора это понятный способ увидеть, что было перенесено, и исправить обнаруженные расхождения. Оцифровка не обещает автоматически восстановить утраченную надсечку или исправить посадку изделия: качество оригинала и проверка специалиста сохраняют значение.
Выберите, куда должны поступать цифровые детали
AccuScan можно добавить к рабочему месту AccuMark либо установить на отдельный компьютер. Данные сохраняются в локальное или сетевое хранилище AccuMark. При переносе большого архива отдельное рабочее место позволяет организационно отделить получение изображений от конструирования; конкретную схему выбирают по тому, кто будет выполнять эти операции.
Для работы с CutWorks предусмотрено сохранение деталей в DXF. Для этого используется AccuMark версии 11 и выше; направление обмена и совместимость версий программ согласуют до внедрения. Само получение изображения не означает совместимость с любой САПР и сохранение всех атрибутов в произвольном формате.
При выборе комплекта стоит начать с характерных оригиналов: небольших деталей с надсечками, длинных контуров, светлых или тёмных шаблонов. По ним проще определить способ съёмки, размер коврика и нужную схему передачи данных. Программа, лицензия, камера или сканер и компьютер образуют одно рабочее место, но не являются автоматически единым комплектом поставки.
