ADI AIS: от физического лекала к геометрии для САПР
Бумажное лекало редко ограничивается внешним контуром. На нём есть надсечки, отверстия и внутренние линии, которые нужны конструктору и производству. ADI AIS предназначен для планшетной оцифровки таких лекал и передачи результата в дальнейший цифровой процесс.

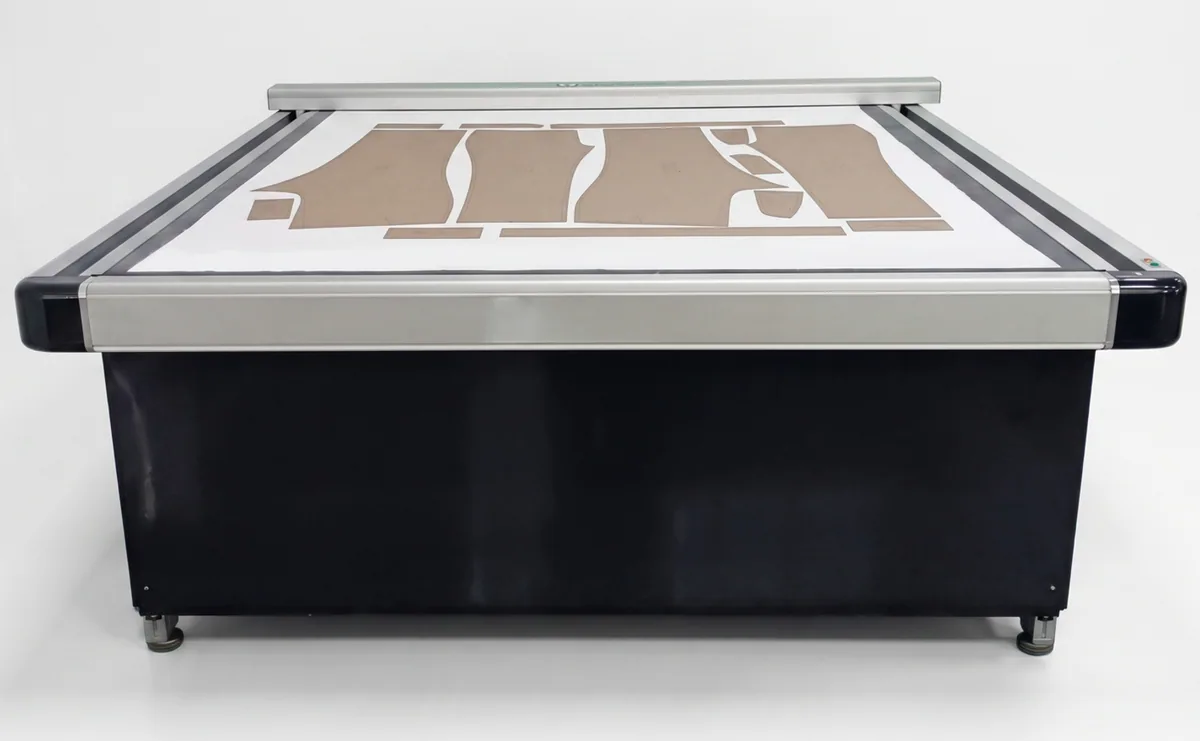

Лекало размещают на рабочей поверхности, вакуум притягивает его к платформе, а стеклянная крышка прижимает сверху. Такой способ фиксации помогает расправить неровный образец перед съёмкой. Затем программное обеспечение распознаёт геометрию и формирует файл DXF или PLT.
Автоматическое распознавание ускоряет ввод, но не заменяет проверку конструктора. После экспорта важно сверить масштаб, контур и технологические элементы в целевой САПР — особенно если исходное лекало изношено или деформировано.
Фиксация начинается до распознавания контура
Помятое или скрученное лекало нужно привести к плоскости, иначе его форма на изображении будет отличаться от рабочей геометрии. В ADI AIS эту задачу решают вакуумная платформа и стеклянная крышка, которые удерживают образец во время сканирования.
Максимальная толщина объекта указана как 5 мм. Это позволяет заранее отделить обычные бумажные лекала и плоские шаблоны от деталей, которые не помещаются по толщине или требуют другого метода измерения.
Система распознаёт не только внешний край
Программное обеспечение создаёт контуры, обрабатывает внутренние линии, надсечки и отверстия, а также поддерживает сглаживание и коррекцию геометрии. В результате получается не просто фотография, а векторное представление лекала для дальнейшей работы.
Коррекция полезна при работе с архивными образцами, но она не доказывает автоматически правильный размер. Конструктор проверяет результат по исходному лекалу и правилам своей САПР, прежде чем использовать файл для градации, раскладки или вывода на оборудование.
DXF и PLT ведут к разным следующим операциям
DXF предназначен для передачи геометрии в совместимую САПР, PLT — для совместимых плоттеров и режущего оборудования. Само расширение файла не гарантирует сохранность всех атрибутов: при тесте проверяют масштаб, типы линий, надсечки и отверстия.
Подключение по Ethernet позволяет включить сканер в локальную сеть. Это упрощает передачу результатов на рабочие места, но доступ нескольких пользователей и порядок хранения файлов зависят от настройки сети предприятия.
Выбор между AIS1615H и AIS1215H
AIS1615H имеет область сканирования 1600 × 1500 мм, AIS1215H — 1200 × 1500 мм. Обе модели заявлены для оцифровки детали за время до 5 секунд. Рабочее исполнение выбирают по самым крупным лекалам, а не по среднему размеру архива.
Гербер-Т помогает проверить образцы и обмен с используемой САПР. Специалисты компании работают с цифровой подготовкой производства и оборудованием 26 лет; конкретный состав системы, рабочая станция, программное обеспечение и условия запуска фиксируются в предложении.
