AccuMark Раскладка: использовать материал, сохраняя технологию
Свободное место между лекалами хочется заполнить, но далеко не каждую деталь можно повернуть или придвинуть к соседней. Направление материала, рисунок ткани и условия резания определяют, какую раскладку действительно можно передать в цех. AccuMark Раскладка, или Easy Marking, даёт специалисту инструменты для размещения лекал с учётом этих ограничений.
Работа начинается с конкретного задания: какие модели и размеры нужны, сколько комплектов следует разместить и какая ширина материала доступна. Раскладчик видит состав задания, размещает детали, корректирует их положение и оценивает заполнение. Цель — получить производственную раскладку, а не только высокий показатель использования площади на экране.
Задать условия до размещения деталей
В таблицах ограничений задают допустимое направление и повороты деталей, отклонение от долевой и тип настилания. Для разных материалов можно сохранять разные наборы правил. Это важно, например, когда один и тот же комплект лекал приходится раскладывать на материале с направленным рисунком и на материале, допускающем другую ориентацию.

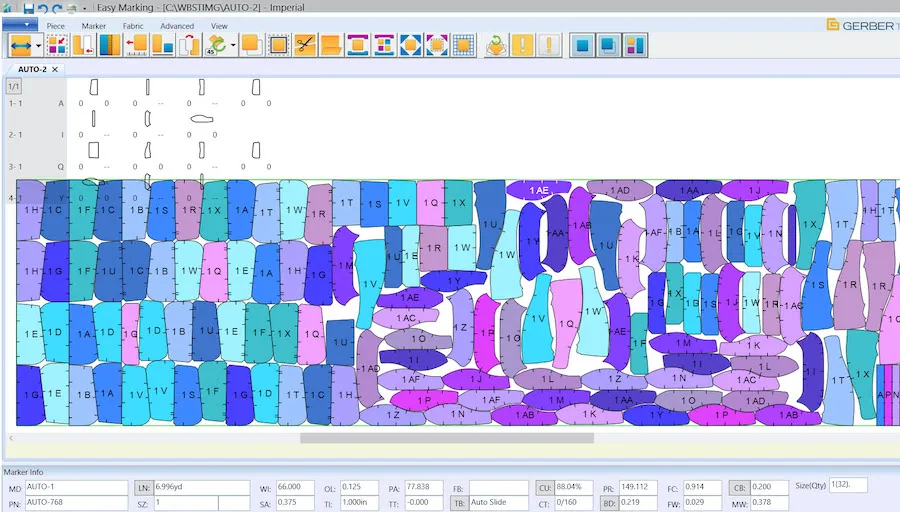

В процессе работы специалист размещает и перемещает детали, контролирует количество разложенных и оставшихся лекал. Показатели длины и использования площади позволяют сравнивать варианты. Но сравнение имеет смысл только при одинаковой ширине, составе комплектов и ограничениях: отмена нужного направления ради плотности меняет технологию изделия.
Рисунок ткани — часть задания
При работе с клеткой, полоской или повторяющимся мотивом важно положение рисунка на соединяемых деталях. AccuMark предусматривает совмещение по заданным линиям и точкам. Раппорт и смещение сетки задают относительно материала, а положение деталей проверяют по этим ориентирам.

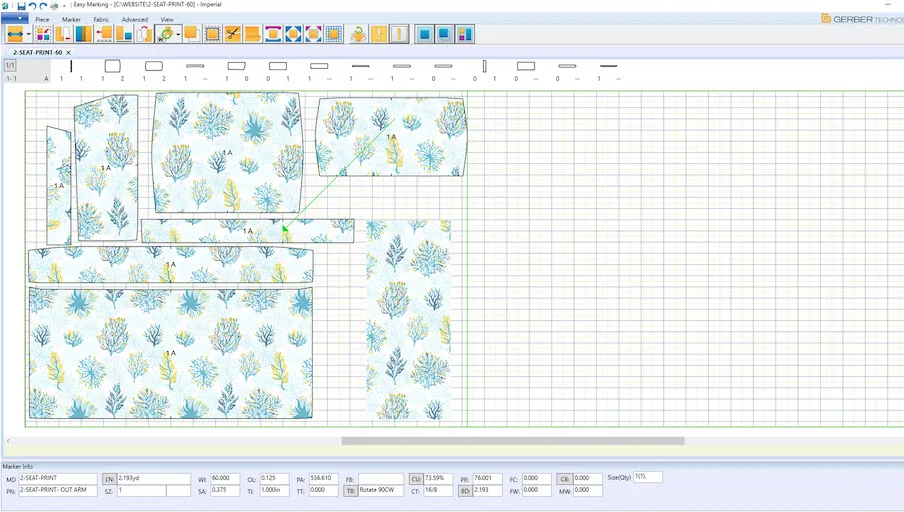

Такая подготовка позволяет обсуждать расход вместе с требованиями к внешнему виду готового изделия. Иллюстрация показывает раскладку с отображением рисунка: специалисту видно, где окажется мотив. Программа не определяет по этой картинке фактические дефекты рулона — исходные условия материала необходимо подготовить отдельно.
Зазор и увеличенная заготовка решают разные задачи
Защитный зазор, или Buffer, оставляет свободное пространство вокруг лекала либо выбранного участка. Он ограничивает сближение деталей, но не увеличивает размер выкраиваемого изделия. Требуемый зазор определяют по материалу и способу обработки, а не по стремлению получить красивую цифру заполнения.
Для предварительного выкраивания увеличенной заготовки используется другой инструмент — Block. Он добавляет внешний контур, например для последующей чистовой подрезки после обработки. При подготовке файла кроя важно выбрать нужный контур. Подмена заготовки зазором или наоборот меняет результат на материале, поэтому эти условия стоит проверить на типовой детали ещё при подборе рабочего процесса.
От рабочего варианта к заданию на вывод
Когда лекала размещены, необходимо проверить комплектность и подготовить результат для плоттера или раскройного оборудования. Раскладка содержит не только изображение контуров: на дальнейшую работу влияют надсечки, внутренние обозначения и параметры подготовки файла. Совместимость проверяют по используемой версии ПО, формату и конкретной машине.
Если производство хочет передать программе поиск вариантов размещения, к процессу подключают AccuNest. Easy Marking остаётся средой интерактивной работы и проверки результата, а AccuNest выполняет автоматическую раскладку. Планирование количества раскладок и настилов для всего заказа относится к AccuPlan. Такое разделение помогает выбрать именно нужное расширение рабочего места.
Сравнивать на знакомом комплекте лекал
Для оценки рабочего места достаточно начать с типичной модели, её размерного состава и используемой ширины ткани. На этом примере можно проверить удобство размещения, условия совмещения рисунка и подготовку выхода. Если у предприятия уже есть накопленные данные AccuMark, важно сохранить их полезные настройки, а при переносе из другой САПР — проверить технологические объекты, а не только внешний контур.
Гербер-Т помогает связать программную подготовку с реальной работой производства. Опыт команды включает внедрение ПО, обучение и обслуживание раскройного оборудования. Поэтому в обсуждение раскладки можно включить и то, как задание будет напечатано или выполнено на вашей линии.
