AccuMark 3D: проверять изделие, работая с его лекалами

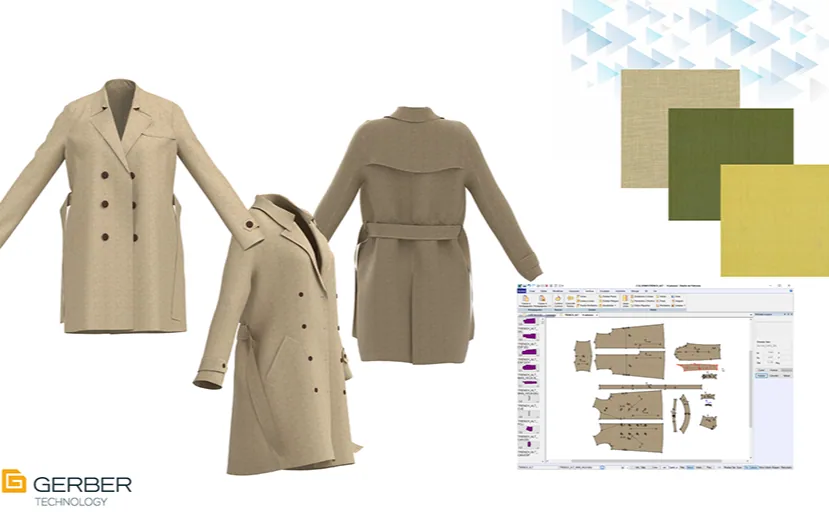

На плоском чертеже можно проверить длину среза, но сложнее увидеть, как изменённая деталь поведёт себя на фигуре. AccuMark 3D дополняет инструменты конструктора виртуальной примеркой: программа собирает изделие из лекал AccuMark и рассчитывает его пространственную форму на выбранном аватаре.
Так конструктор получает ещё один способ оценить свою работу до следующего отшива. Можно рассмотреть драпировку, положение конструктивных линий и оформление, обсудить изменения с коллегами и вернуться к тем же лекалам для корректировки. Главная ценность — связь объёмного образца с данными, по которым разрабатывается изделие.
От изменения детали — к повторной примерке

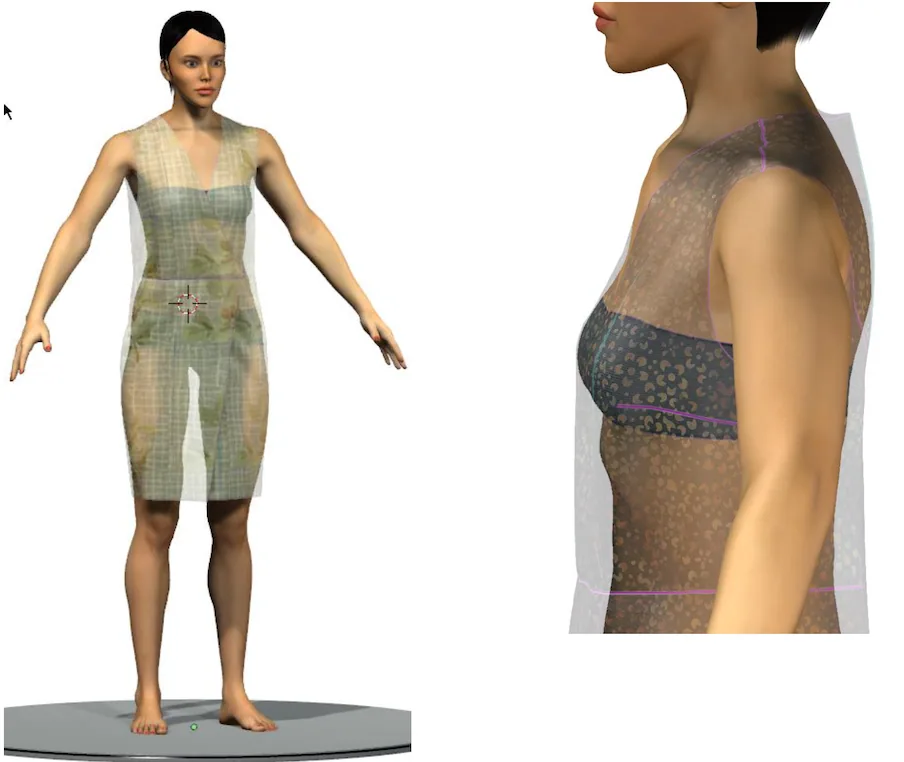

Для симуляции подготавливают комплект лекал и связи сшивания. Программа использует линии стачивания, поэтому корректность исходной конструкции и соединений имеет значение ещё до запуска расчёта. Затем изделие рассматривают на цифровом манекене: поворачивают, оценивают силуэт и выбирают участок, который требует внимания.

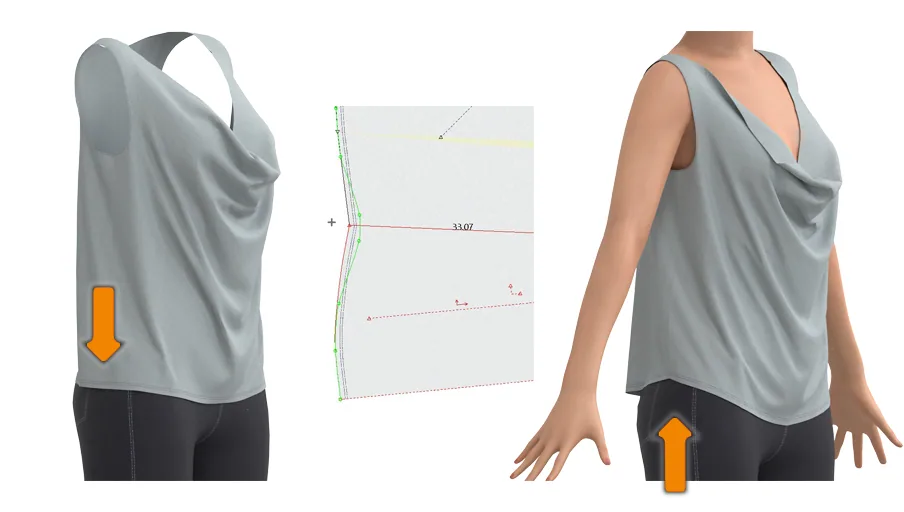

Если нужно изменить объём или положение линии, конструктор правит лекала в 2D и снова проверяет результат в 3D. На иллюстрации показана именно эта связь: изменение детали отражается на форме драпировки. Такой цикл позволяет предметно обсуждать конструкцию, не дожидаясь физического образца для каждой промежуточной правки.
Фигура и материал определяют смысл проверки
Аватар — это цифровое представление фигуры для примерки. Его размеры и форма должны соответствовать задаче: красивый демонстрационный манекен сам по себе не подходит для оценки посадки на другой фигуре. В AccuMark 3D предусмотрено редактирование измерений аватара; использование сторонних моделей, в том числе Alvanon, требует отдельной проверки совместимости и прав доступа.
Не менее важны данные о ткани. Физические свойства влияют на поведение материала в расчёте, а текстура и оптические свойства — на внешний вид поверхности. Фотография ткани помогает показать рисунок, но не задаёт её растяжимость и драпируемость. Поэтому подготовка подходящего материала — часть содержательной виртуальной примерки, а не только визуального оформления.
Цветовые карты помогают рассмотреть расчётное состояние материала на отдельных участках. Их интерпретирует специалист вместе с формой изделия и исходными параметрами. Это средство анализа, а не автоматический диагноз с готовой правильной конструкцией.
Принт стоит проверить на собранном изделии
Оформление, которое выглядит убедительно на отдельной детали, в объёме может восприниматься иначе. В AccuMark 3D можно оценивать положение и масштаб рисунка, логотипа или отделочного элемента на виртуальном изделии. Это особенно полезно, когда изображение проходит через несколько деталей: нужно увидеть его взаимное положение после их соединения.

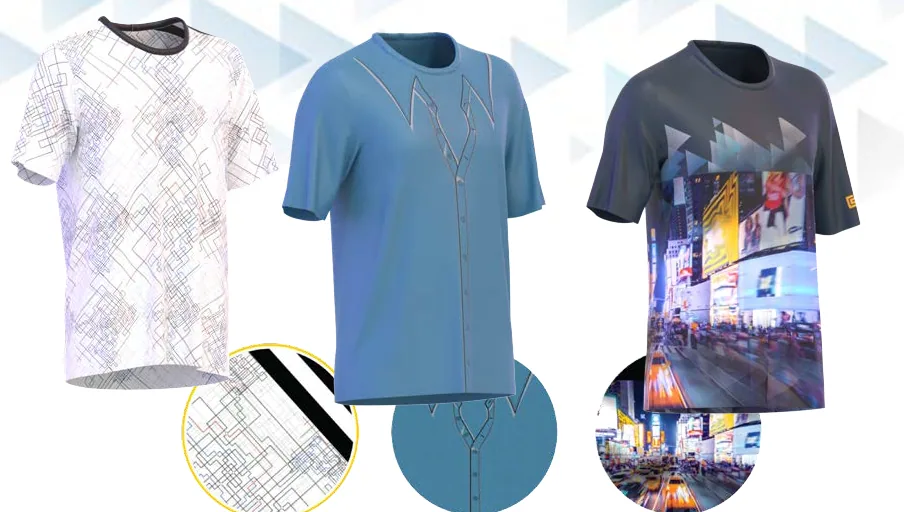

На примере футболок показаны разные варианты оформления одной формы. Такое сравнение помогает согласовывать цвет и графику отдельно от изменения конструкции. Подготовка файлов для печати на деталях относится к соответствующему рабочему процессу AccuMark 2D; наличие 3D-визуализации не означает, что печатное оборудование и весь комплект программ уже включены в поставку.
Виртуальный образец для обсуждения
Результат можно представить коллегам в виде изображений и кругового обзора. Для согласования через Yunique Sample Manager или YuniquePLM настраивается соответствующий обмен. Это разные программные задачи: AccuMark 3D создаёт симуляцию, а средства совместной работы помогают хранить образцы и обсуждать замечания.
Виртуальная проверка позволяет отобрать изменения, с которыми стоит переходить к следующему физическому образцу. Она не отменяет проверку реального материала, технологии изготовления и посадки. Чем точнее подготовлены лекала, аватар и ткань, тем полезнее 3D в этом решении — и тем понятнее, какие вопросы ещё требуют отшива.
Внедрение начинается с вопроса к изделию
Лучший исходный пример — модель, в которой вы хорошо понимаете желаемую форму и знаете, что хотите проверить: объём, драпировку, положение принта или изменение конкретной детали. На такой задаче проще определить, как подготовить материал и аватар, чему обучить конструктора и как передавать результат на согласование.
Гербер-Т занимается внедрением программного обеспечения и обучением специалистов в составе своей многолетней работы с автоматизированным раскроем. При подборе 3D важно связать новый этап с вашей работой в AccuMark, а не создать отдельную библиотеку эффектных изображений, оторванную от производственных лекал.
